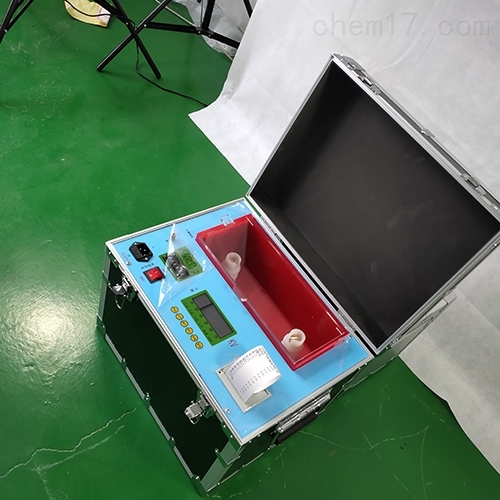

单杯绝缘油介电强度测试仪

单杯绝缘油介电强度测试仪

简要描述:

单杯绝缘油介电强度测试仪是依照国际电工委员会标准国际IEC-156和国标GB507-86《绝缘油介电强度测定法》的要求,充分考虑使用者的需求而研发的新一代全自动试油器,以单片机为主导,采用先设定后开机测试的方法,全部过程由微机自动运行控制,操作简单。

更新时间:2020-09-03

访问次数:27

产品介绍:

1、单杯绝缘油介电强度测试仪是根据国家标准GB-86《绝缘油介电强度测定法》研制而成,仪器LCD显示屏可以实现试验过程和结果显示,内置存储器可以保存100最多组试验数据和结果,全中文界面人机交互操作,微型打印机可以随时打印试验结果,测试仪操作简单,功能强大,稳定可靠抗干扰能力极强,试验过程中无死机现象发生。

试验过程中无死机现象发生。



2、名词定义

单杯绝缘油介电强度测试仪中使用的项目名词定义如下:

(1)初始静置时间

初始静置时间是指试验操作人员选择开始试验后,等待“初始静置时间后“仪器才开始升压,开始试验。



(2)搅拌时间

搅拌时间是指试验过程中,仪器控制油杯中的磁振子搅拌试验用油的时间。



(3)静置时间

静置时间是指试验过程中,仪器输出电压为0kV,试验油置于油杯中等待下一步试验操作所经历的时间。



(4)击穿试验

击穿试验的流程,仪器输出电压由2.5kV/s的速度上升,直至发生击穿为止。



(5)耐压试验

耐压试验,仪器升压至耐压值,停止升压,停留一段时间检查是否发生击穿。



(6)平均值

仪器在进行击穿试验时,连续几次击穿电压的平均值。



(7)耐压值

耐压试验时,仪器升压至耐压值,停留一段时间没有发生击穿的电压值。



(8)耐压时间

耐压试验时,仪器升至耐压值,所停留的时间。



产品特点:

1. 仪器采用大容量单片机控制,工作稳定可靠;

2. 仪器内设宽范围看门狗电路杜绝了死机现象;

3. 仪器内部具有过流、过压、短路等保护等功能,并且具有极强的抗干扰能力,电磁兼容性好;

4. 多种操作选择,仪器程序设有GB1986、GB2002两种国家标准方法和自定义操作,能适应不同用户的多种选择;

5. 仪器油杯采用特种玻璃一次浇铸成型,杜绝了漏油等干扰现象的发生;

6. 便携式结构,易于移动,户内外使用均很方便

7. 仪器独特的高压端采样设计让测试值直接进入A/D转换器,避免了在模拟电路中造成的误差,使测量结果更加准确。



技术参数:

工作电源

AC 220V ±10%50Hz ±5%

输出电压

AC ,  0--80Kv

限定电流

10.5mA(1.5mA25mA

测量准确度

1.5%

调压速度

2.5kV/S±10%



预定设置

次数19

    搅拌时间0139

静置时间01039

使用条件

    环境温度5℃—35

相对温度≤75%

油杯间隙

2.5mm(油杯塞尺直径)

体 积

415×315×315mm3

重 量

28kg



故障处理:

1、仪器无显示

处理方法:(1)检查有无电源(2)检查保险是否熔断,一处保险位于电源插座里,另外一处位于面板上。



2、显示“运行”后不升压,也不报警

处理方法:面板上保险熔断,重新更换一个5A保险



3、打印时字体很小,不走纸

处理方法:打印纸卷的太紧,打开打印机面板,将打印纸松开几圈即可



4、打印字迹很不清楚

处理方法:打印机色带已用完,更换打印机色带
