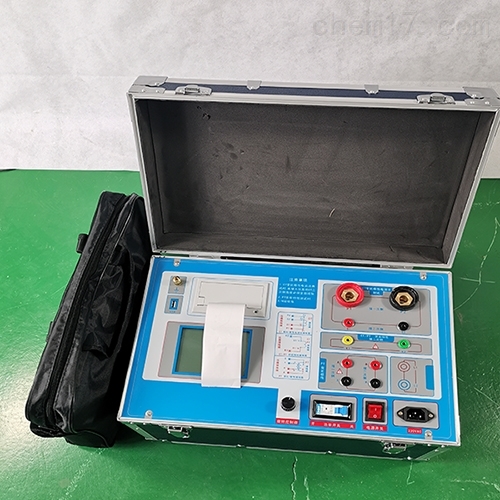

CTPT互感器综合特性测试仪

CTPT互感器综合特性测试仪

简要描述:

CTPT互感器综合特性测试仪:设计用于对保护类、计量类CT/PT进行自动测试,支持电流法和电压法两种测试方式,能测试安装在变压器或者开关装置内部的套管CT,适用于实验室也适用于现场检测。

更新时间:2020-09-01

访问次数:23

产品功能:

CTPT互感器综合特性测试仪采用电流法和电压法检测原理,方便现场检测套管CT

支持检测CT和PT.

无需外接其它辅助设备,单机即可完成所有检测项目.

自带微型快速打印机、可直接现场打印测试结果.

CTPT互感器综合特性测试仪采用智能控制器,操作简单.

大屏幕液晶,图形化显示接口.

按规程自动给出CT/PT(励磁)拐点值.

自动给出5%和10%误差曲线.

可保存3000组测试资料,掉电后不丢失.

支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告.

小巧轻便≤22Kg,非常利于现场测试.


技术参数:
1.输入电压:交流220 V或380 V 50Hz自动识别输入电压;
2.工作环境温度:0℃~40℃;
3.输出电压:输入交流220 V时,输出0-500 V-1000 V;
  输入交流380 V时,输出0-1000 V-2000 V;
电 流:*大瞬时电流,测变比时为600 A
输入交流220 V时,输出0~400 A;
输入交流380 V时,输出0~600 A;
伏安特性测试时为15 A。
4.数字电压表测量范围:0~9999 V分辨率:0.1 V
作电流显示时:0~9.9 A分辨率:0.1mA
5.数字电流表测量范围:0~3000 A分辨率:0.01 A
6.误差:I≤1% U≤1%
7.测CT变比时,可自动计算变比值,并可打印数据和计算结果。
8.测伏安特性时,存储并打印“20”组电流电压值和伏安特性曲线。



注意事项:
1.电流互感器二次线圈不应有接地点;
2.调压器开关及输出开关在断开位置方可接线和拆线;
3.试验前本装置应可靠接地;
4.做完试验后应及时回零,严禁在高电压,大电流下长时间停留。
