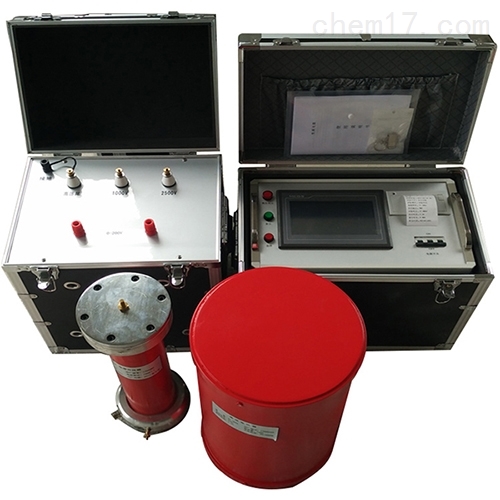

35KV串联谐振成套装置

产品简介：

35KV串联谐振成套装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备（如电缆、变压器、GIS开关、SF6开关、电动机、发电机、母线、套管、互感器等）的交流耐压试验。各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。

遵循标准：

GB50150-2006     《电气装置安装工程电气设备交接试验标准》

DL/T849.6-2004       《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》

JB/T9641-1999   《试验变压器》

DL/T846-2004            《高电压测试设备通用技术条件》

GB4793-1984      《电子测量仪器安全要求》

GB2900                  《电工名词术语》

GB4208   《外壳防护等级》

GB191       《包装贮运标志》

GB/T16927-1997   《高电压试验技术》

GB10229                 《电抗器》

GB/T.311-1997     《高压输变电设备的绝缘与配合》

产品特点：

1、体积小，重量轻，一般为普通试验装置的1/3-1/5；

2、35KV串联谐振成套装置电源调频及功率元件使用日本进口的优质元器件，设计的是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿

3、变频电源保护功能强，稳定性好；具备具备全自动（自动调谐、自动升压）、全手动（手动调谐、手动升压）以及半自动（自动调谐、手动升压及手动调谐、自动升压）的多种工作模式，可任意切换使用，操作方便；采用220V或380V单相电源，方便现场取电。

4、配置灵活，扩展功能强。谐振电抗器采用多只方式，积木式组合，可串可并，满足多种试品的试验要求，更方便现场使用。

技术特点：

1、先进的数字、功率技术：功率器件采用国外推出的驱动、保护和功率模块（IGBT），很大的提高了整机的可靠性，减少了体积和重量。

2、完备的保护功能：过电压保护：保护值可设置，动作时间小于1毫秒；双重过电流过热保护：大功率器件自身保护和软件保护相结合，动作时间小于10 微秒；闪络保护：动作时间小于1 毫秒。零位保护：零电压启动。

3、独特的四种工作模式相互切换：手动试验：手动寻找谐振点并手动升压到所需电压，自动计时；自动试验：根据设置自动寻找谐振点后自动升到设定电压后自动计时；自动调谐手动升压：根据设置自动寻找谐振点后，需手动升电压到所需的电压值，自动计时；手动调谐自动升压：手动寻找谐振点，根据设置自动升压后自动计时。

4、友好的人机接口：专用的DSP 显示平台，大容量的数据存储器，8寸大屏幕LCD 显示；丰富的帮助应用信息，帮助你现场分析试验发生保护动作时可能出现的问题；（具有调频时显示频率－电压波形曲线，直观的观察到是否寻找到谐振点；）

5、独特的结构设计：调频电源控制箱的接入和输出采用插接和螺丝连接两种方式，安全、方便、可靠、美观精致；电抗器采用独特的环氧浇注工艺，防潮防颠震；整体色彩和外型由专业的设计公司专门设计，美观大方。

注意事项：

1. 在给整机加电以前,一定要仔细检查各输入输出接线是否正确和牢固.接地是否可靠,接地线采用一点接地，从面板上引出（接地线用裸铜线）。

2．试验时，电抗器不可置于铁板或铜板等导电材料上。

3．试验升压之前需要整定过电压保护值，以防止试验过程中意外分闸。

4．当变频控制器提示过电压保护、过流保护或放电保护时，请退出试验，重新整定电压电流保护值，再进入试验。

产品别称：

变频串联谐振成套试验装置又称为变频串联谐振交流耐压试验装置、变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频串联谐振交流耐压试验装置、交流串联谐振、交流变频串联谐振、变频谐振、串谐试验装置、串谐耐压装置、电动机工频(交流)耐压试验装置、变压器工频(交流)耐压试验装置等。
