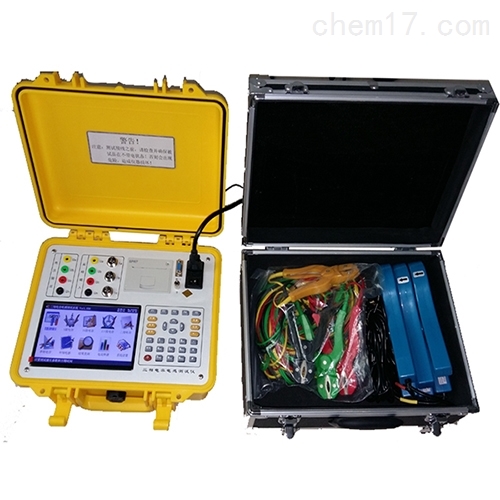

三相电容电感测试仪

三相电容电感测试仪

简要描述:

三相电容电感测试仪:接线方便,操作简单,减轻了检修人员的工作负担,大大提高了现场的测试效率,为电网的正常运行提供了安全保障。

更新时间:2020-07-29

访问次数:19

产品特点:

三相电容电感测试仪专门针对变电站现场测量并联电容器组、SCV装置中的单个电容器电容值时存在的问题而专门研制的,它具有以下功能:

1 不拆线测量并联及集合式电容器单只电容量或整组电容量。

2 不拆线测量电抗器、阻波器的电感。

3 不拆线测量变压器的入口电容、发电机入口电容等。

4 具有并联(放电)电阻值测量功能。

5 能弥补电容表输出电压低而导致故障检出率低的问题。

6 同步显示电压及电流波形和相位,计算被测电容器功率损耗。



产品参数:

  ◆三相电容电感测试仪测量范围及精度:

     a. 电容测量

             (1) 可测电容范围:0.01μF ~ 3,000μF;

             (2) 可测容量范围:5 ~ 20,000kvar;

             (3) 测 量  精 度:±(1.0% 读数+5个字);

             (4) 分辨率:0.001μF

     b. 电流测量

             (1) 电流测量范围:0~199.9mA;

                                 0~1.999A;

                                 0~19.99A;

                                 0~199.9A

                                 0~1000A;

             (2) 测量精度:±(1.0%读数+5个字)

             (3) 分辨率;0.001A

     c.电感测量

             (1)电感测量范围:小电感方式200μH~5mH

                                大电感方式5 mH~10H

             (2)感抗测量范围:100mΩ~20KΩ

             (3)测量精度:±(3.0% 读数+5个字)

             (4)分辨率:0.01 mH

     d. 电阻测量范围:

             (1)电阻测量范围:小电阻方式200mΩ~1Ω

                                大电阻方式1Ω~20KΩ

             (2)    测量精度:±(3.0% 读数+5个字)

             (3)      分辨率:0.01 Ω

  ◆ 工作电源:

               a. 额定电压:工频220V±10%;

               b. 额定频率:50Hz;

               c. 额定输出:2V/20V/500VA;

  ◆ 仪器的正常工作条件:

               a. 环境温度:-10℃ ~ +50℃

               b. 相对湿度:≤90%

  ◆ 显示打印方式 :液晶显示屏全汉字显示面板式高速打印机

  ◆ 外 形 / 重 量 :400×320×220 mm / 8 kg



产品应用:

 是在无功补偿装置专家工作组的指导下,针对变电站现场测量并联电容器组中的单个电容器电容值时存在的问题而专门研制的,它着重解决了以下问题:



(1) 现场测量单个电容器需拆除连接线,不仅工作量大而且易损坏电容器;



(2) 电容表输出电压低而导致故障检出率低。



(3) 测量电抗器的电感 该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。
