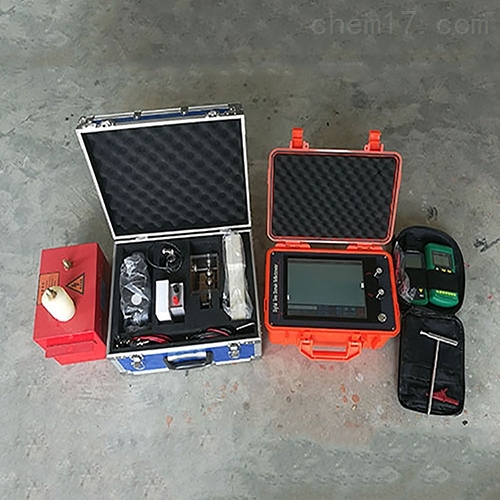

多功能电缆故障检测仪

多功能电缆故障检测仪

简要描述:

多功能电缆故障检测仪:功能齐全,测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测,可测试电缆的各种故障,对电力电缆的闪络及高阻故障无需烧穿而直接测试。

更新时间:2020-07-25

访问次数:40

产品概述:

电缆故障测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的准确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。



产品参数:

应用范围 多功能电缆故障检测仪可测试各种型号的电力电缆(电压等级1KV~35KV)和市话电缆、调频通信电缆、同轴电缆 及金属架空线路上发生的短路、接地、高阻泄漏,高阻闪络性故障和电缆的断线、接触不良等故障。,并可测 试电缆的长度和电波在电缆上的传播速度。

远测试距离 32km 明线可达100千米

探测盲区 1m

读数分辨率 1m

功耗 5VA

使用条件 环境温度:0℃~+40℃

极限温度:-10℃~+50℃

相对湿度:40℃(20~90)%RH

大气压强:(86~106)Kpa

体积 225×165×125mm3

重量 2kg



产品用途:

1、多功能电缆故障检测仪适用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆的高低阻、短路、开路、断路以及高阻泄漏和高阻闪络性故障。

2、在低压脉冲状态下,可自动完成故障距离的计算。

4、可测35KV以下等级所有电缆的高、低阻故障,适应面广。

5、采用了“多脉冲法”测试技术,同时还具有传统的冲击高压闪络法和低压脉冲法。

6、多次脉冲模式时,任何高阻故障均呈现简单的类似于低压脉冲短路故障特征的波形,极易判读。

7、具有方便的全中文菜单以及清晰屏幕触摸键操作。

8、检测故障成功率、测试精度及测试方便程度优于国内其他检测设备。

9、超大液晶屏作为显示终端,仪器具有强大的数据处理能力和友好的显示界面。

10、具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。

11、具有屏幕拷贝功能,用于波形打印。

12、按键定义简单明了,操作简单,可靠性高,测量方法简单快速。

13、内置电源,可在无电源环境测试电缆的开路及低阻短路故障。

14、具有USB接口,可用移动硬盘进行数据拷贝。

15、具有通用的网络接口,可直接通过网络进行数据远程传输。



主要特点:

1、功能齐全,测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测,可测试电缆的各种故障,对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪,可准确测定故障点的位置



2、测试精度高。仪器采用高速数据采样技术,读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有菜单显示操作功能,无需对操作人员作专门的训练。



3、具有波开及参数存储、调出功能。采用非易失性器件,关机后波形、数据不易失。



4、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比,有利于对故障的进一步判断。



5、具有波形扩展比例功能。改变波形比例,可扩展波形进行准确测试。



6、控制测量光标,可自动沿线搜索,并在故障波形的拐点处自动停下。



7、可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离。



8、具有打印功能。将测试的结果打印存档。
