电缆故障定位仪

电缆故障定位仪

简要描述:

电缆故障定位仪:使用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪路性故障。

更新时间:2020-07-18

访问次数:49

产品简介:

电缆故障定位仪可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障,可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。电缆故障定位仪采用汉字系统,高清晰度显示,界面友好。

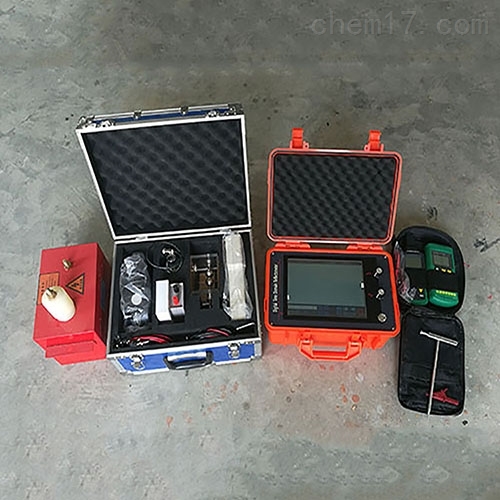

是由路径仪、定点仪、T型探头、A字架、听筒等组成。本仪器是电缆故障定位测试的专用仪表,适用测试对象为具有金属导体(线对、护层、屏蔽层)的各种电缆。其主要功能为对地绝缘不良点的定位测试,线缆路径的探测以及线缆埋深的测试。



产品别称:

电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪



产品参数:

  ◆使用范围:使用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪路性故障。

  ◆ 测试距离:*长不小于30Km

  ◆ *短测试距离(盲区):10~15m

  ◆ 测量误差:粗测误差±1%;      定点误差±0.2m

  ◆ 工作方式:低压脉冲、直流高压闪测及冲击高压闪测。

  ◆ 采样速率:25MHz。

  ◆ 机内发送脉冲宽度与幅度:0.2us, 100~120V;     2us, 150~160V。

  ◆ 存储容量:8Kbyte并可分成两个存储区,存储和显示两次采样波形进行比较测量。

  ◆ 显示分辨率:V/50米、V为传播速度m/us。

  ◆ 显示方式:320×240 LCD液晶带背光显示。

  ◆ 电源与功耗:AC 200V± 10%或机内直流供电,功耗不大于10W;                                                                              DC 6V(7AH)功耗不大于6W。



产品特征:

1、采用低压脉冲法和高压闪络法进行探测,可测试电缆的各种故障,对电力电缆的闪络及高阻故障无需烧穿而直接测试。

2、采用高速数据采样技术,读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有菜单显示操作功能,无需对操作人员作专门的训练。

3、具有波开及参数存储、调出功能。采用非易失性器件,关机后波形、数据不易失。

4、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比,有利于对故障的进一步判断。

5、具有波形扩展比例功能。改变波形比例,可扩展波形进行准确测试。

6、控制测量光标,可自动沿线搜索,并在故障波形的拐点处自动停下。

7、可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离。
