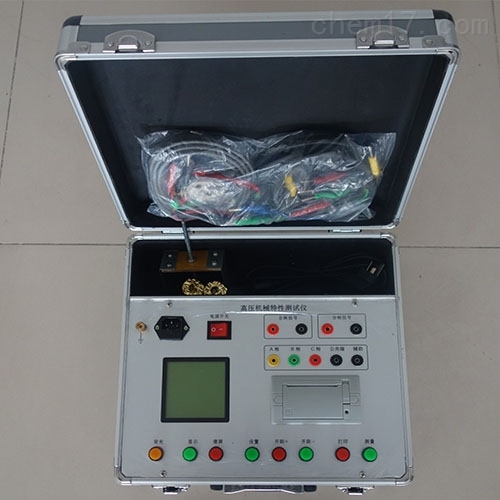

断路器机械特性测试仪

断路器机械特性测试仪

简要描述:

断路器机械特性测试仪:基于高性能工业嵌入式平台,具有高速数据采集分析处理能力,能抵御强电磁场(500KV以上)干扰,同时具有多路高压开关动特性同时分析和测试精度高等特点。

更新时间:2020-07-16

访问次数:29

断路器机械特性测试仪产品特点:

①独立的12断口,可检测并提示断口的连接状态,方便用户检查接线。

②机内可存储50组测试结果。

③大屏幕液晶(320×240)LCD显示, 灰屏,阳光下不反光不黑屏,图文及汉字菜单操作提示,人性化菜单式界面,操作简便。

④仪器具有强大的图形分析功能,实现波形和测量处理数据同屏显示,使测试过程更直观。

⑤机内带有延时保护功能,断路器动作后能自动切断线圈电压,很好的保护了断路器和测试仪器。

⑥本仪器可进行电动分合测试和手动分合测试。

⑦可进行高、低电压实验,自动寻找低分或合闸电压。

⑧重合闸试验,可做合分、分合,分合分等参数测量。



传感器的选配:

①线性电阻传感器(CWY30-2K型)直线位移:1-30mm 适用对象:真空断路器 距离范围:<30mm 误差:0.1mm 速度:≥5m/s 误差:0.1m/s

②角度位移传感器(WDS65-1K型) 适用对象:SF6断路器 角位移:180&ordm; 距离范围:自定 分辩率:0.1&ordm; 速度:≥15m/s 分辩率:0.1%

辅助触点 辅助触点安装:辅助触点;一定要安装在开关的动触头端或在开关的动触头端引出的支架上。 辅助触点的作用;是用来记录合闸开始和分闸结束的时间.

安装时注意要点:动触头轴线与滑杆轴线间的同轴度误差≤0.2mm。 尽量使用传感器中部位置,确定触头的分合位置,使动触头的行程包含在滑杆的行程中,让滑杆上下运动时留有缓冲余量。 安装要紧固可靠,在测试中使传感器本体与开关本体不能产生相对位移。 传感器属于精密电子仪器,各个部位请一定要注意防水防尘,尽量保持干燥清洁。



打印机的使用:

①自检: 将打印机电源关断,按住SEL键后接通打印机电源,打印机进入自检测,打印出自检清单.

②运行: 接通打印机电源,打印机走纸三点行后进入待命状态.此时指示灯亮,表示打印机可以从打印机接口接收数据进行打印. 在待合状态下,按一下按键(时间不超过1秒钟),指示灯灭,进入离线状态.再按一下按键(时间不超过1秒钟),指示灯亮,进入待命状态.在离线状态下,打印机忙线为“忙”状态不能接收数据。不论灯亮还是灯灭,按住按键1秒钟以上打印机开始走纸。走纸时指示灯灭。

③打印过程中按一下按键,打印机打印完当前行后暂停打印,进入指示灯灭的离线方式。再按一下按键(时间不超过1秒钟)进入在线方式,继续打印;打印机暂停时按住按键1秒钟以上打印机开始走纸,可进行上纸操作。

④换纸: 翻下打印前盖,按通打印机电源,打印机走纸三点行后,进入待命状态,此时指示灯亮。按一下按键,指示灯灭,再按住按键1秒钟以上,打印机开始走纸;或直接按住按键1秒钟以上,打印机开始走纸。将打印纸的前端剪成三角形后,将打印纸推入打印机进纸口,打印纸会被打印机卷进。待打印纸从打印机机头上方出纸口处伸出一段时,按一下按键停止走纸,自动进入指示灯亮的待命状态。稍用力捏住弹性纸轴的两端,可将弹性纸轴上的纸卷字装到纸轴架上。



术语定义:

①三相不同期:指开关三相分(合)闸时间之间的*大及*小值差值。

②同相不同期:指六断口以上的开关,同相断口的分(合)闸时间差。

③弹跳时间:指开关的动、静触头在合闸过程中发生的所有接触、分离(即弹跳)的累计时间值(即*一次接触到完全接触间的时间)。

④分闸时间:处于合闸位置的断路器,从分闸脱扣带电时刻到所有弧触头分离时刻的时间间隔。

⑤合闸时间:处于分闸位置的断路器,从合闸回路带电时刻到所的触头都接触时刻的时间间隔。

⑥重合闸时间:重合闸循环过程中,分闸时间的起始时刻到所有触头都接触时刻的时间间隔。

⑦刚分(合)速度:指开关动触头与静触头接触时的某一指定时间内,或某一指定距离内的平均速度,以10ms为例,对分闸而言是指分闸后10ms内的平均速度,对合闸而言是合闸 前10m内的平均速度。

⑧开距:指开关从分状态开始到动触头与静触头刚接触的这一段距离。

⑨分(合)闸*大速度:指分(合)闸瞬时速度中的*大值,一般来说,该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。

⑩分(合)闸平均速度:指开关动触头在整个动作过程中的行程与时间之比。



断路器机械特性测试仪技术参数:

①工作电源:AC220V ±10% 频率:50Hz ±5%

②环境温度:-10°C - 40°C 相对湿度:≤85%

③绝缘电阻:≤2MΩ

④介电强度:电源进线对机壳能承受1.5KV1分钟的耐压测试。

⑤时间测试范围:1- 499.9ms 分辨率:0.01ms 精度≤0.1ms

⑥速度测试范围:15m/s 分辨率:0.01m/s 精度±1%

⑦行程测试范围:不限 分辨率:0.01mm 精度±1%

⑧直流电源选择范围:25-265V/10A 分辨率:1V: 精度≤±1%
