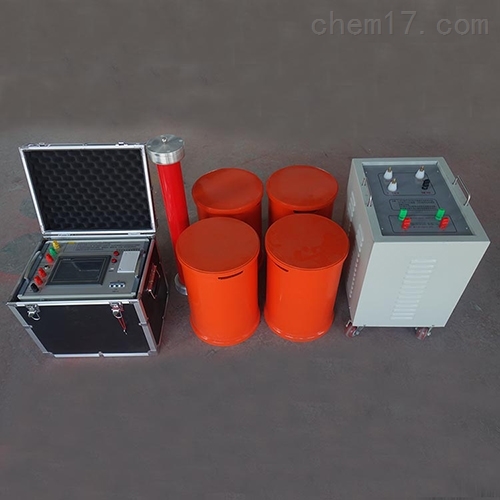

串联谐振耐压装置

串联谐振耐压装置

简要描述:

串联谐振耐压装置:是运用串联谐振的原理,通过调节变频控制器的输出频率,使得回路中的电抗器的电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。

更新时间:2020-07-04

访问次数:19



串联谐振耐压装置产品特性:

  ◆ 体积小、重量轻,适合于现场使用

  变频控制器集调压、调频、控制及保护功能为一体,省去了笨重的调压器,而且操作方便、读数直观。由于系统Q值较高(30-120),有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时,电抗器采用多级或叠积式结构,便于运用输及现场安装。

  ◆ 安装可靠性高

  变频装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小,频率输出稳定性好,具有良好的IGBT、过电流、过电压(保护值可根据需要人为整定)以及放电保护功能,可保护设备及人身的安全;当试品放电或击穿时,由于谐振条件被破坏,短路电流小,只有试品试验电流的1/Q,避免了因击穿对试品造成的损坏。

  ◆ 试验的等效性好

  采用接近工频(30HZ-300HZ)的交流电压作为试验电源,无论是在等效性和*性上都与50HZ/60HA的工频电源非常接近,保证了试验结果的可靠性和真实性。



串联谐振耐压装置主要应用:

1、6kV-500kV高压交联电缆的交流耐压试验

2、发电机的交流耐压试验

3、GIS和SF6开关的交流耐压试验

4、6kV-500kV变压器的工频耐压试验

5、其它电力高压设备如母线,套管,互感器的交流耐压试验



技术参数:

额定电流

6A

额定电压

54kV

额定容量

324kVA

输入电源

三相380V电压,频率为50Hz



装置输出波形

正弦波

波形畸变率

输出电压波形畸变率≤1%

温升

额定负载下连续运行60min后温升≤65K

品质因素

装置自身Q≥30(f=45Hz)

保护功能

对被试品具有过流、过压及试品闪络保护(详见变频电源部分)

测量精度

系统有效值1.5级



工作频率

30-300Hz

工作时间

额定负载下允许连续60min;过压1.1倍1分钟
