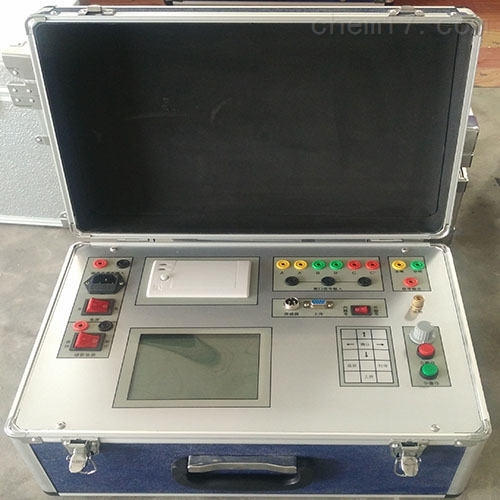

高压开关机械特性测试仪

高压开关机械特性测试仪

简要描述:

高压开关机械特性测试仪:具有丰富完善的用户自定义功能。仪器内置隔离型可调直流电源及开关操作命令模拟控制模块,试验时可通过内附直流电源直接控制开关分、合闸、重合闸操作,具有自动或手动进行动作电压试验功能。仪器可进行各种类型的高压开关有关机械特性参数(时间、速度、同期、行程、弹跳、线圈电流等)测试与特性分析。

更新时间:2020-06-29

访问次数:21

产品介绍:

高压开关机械特性测试仪基于高性能工业嵌入式平台,具有高速数据采集分析处理能力,能抵御强电磁场(500KV以上)干扰,同时具有多路高压开关动特性同时分析和测试精度高等特点。针对不同开关的不同测试要求,仪器具有丰富完善的用户自定义功能。仪器内置隔离型可调直流电源及开关操作命令模拟控制模块,试验时可通过内附直流电源直接控制开关分、合闸、重合闸操作,具有自动或手动进行动作电压试验功能。仪器可进行各种类型的高压开关有关机械特性参数(时间、速度、同期、行程、弹跳、线圈电流等)测试与特性分析。

产品别称:

高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪、接触电阻测试仪



产品特征:

Ⓐ可自动识别断口分、合闸状态,并根据参考断口状态提示相对应的合、分操作。

Ⓑ可检测并提示6断口的连接状态,方便用户检查接线。

Ⓒ机内可存储100组测试结果。

Ⓓ大屏幕液晶(320×240)LCD显示,高级灰屏,阳光下不反光不黑屏,图文及汉字菜单操作提示,人性化菜单式界面,操作简便。

Ⓔ仪器具有强大的图形分析功能,实现波形和测量处理数据同屏显示,使测试过程更直观。

Ⓕ机内带有延时保护功能,断路器动作后能自动切断线圈电压,很好的保护了断路器设备和高压开关测试仪。

Ⓖ本仪器可进行电动分合测试和手动分合测试。

Ⓗ可进行高、低电压实验。



产品功能:

Ⓐ采用高性能数字信号处理器(DSP)和超大规模集成电路芯片。提供强大的运算处理能力。

Ⓑ具有多种触发功能。它可以利用输入信号进行触发,也就是说,输入通道上一旦有信号出现则采集装置会自动触发,完成记录采集功能。省掉了外触发信号并且使触发信号与被测信号之间的同步问题不复存在。同时,它的内触发脉冲宽度可以程控调节,这样可以避免由于干扰尖脉冲而引起的误触发现象。

Ⓒ高速、高精度的数据采样,可调的采样率及采样时间(数据采样速度从25us 到 100us可程控设定),可适应各种测量的要求。

Ⓓ数据记录时间长,可满足各种开关测试的要求。

Ⓔ表贴工艺,主要信号回路配有电磁干扰吸收元件,装置具备了优良的电磁兼容特性,适用于恶劣的电磁环境,抗干扰能力强。

Ⓕ多采集通道。装置有3路行程测量,7路断口测量,可同时3路行程测量。

Ⓖ自动计算各参数值,也可手动计算。

Ⓗ越界告警。当测试值超过预先设定的值,自动给出告警。

Ⓘ系统自动监测开关合分闸状态,并在程序框上端显示出来。

Ⓙ内置操作电源,可直接给开关储能及操作开关。

Ⓚ各种测试功能及算法均符合IEC标准。



工作条件:

Ⓐ周围空气温度:周围空气温度上限+40℃;○周围空气温度下限-5℃;周围空气温度24h的平均值不超过+35℃。

Ⓑ海拔:安装地点的海拔不超过2000m。

Ⓒ大气条件:大气相对湿度在周围空气温度为+40℃时不超过50%;在较底温度下可以有较高的相对湿度;湿月的月平均大相对湿度为90%,同时该月的月平均低温度+25℃,并考虑到因温度变化发生在产品表面上的凝露。

Ⓓ污染等级:污染等级为3级。

Ⓔ应能监视控制回路保护装置及其跳、合闸回路的完好性,以保证断路器的正常工作;

Ⓕ应能指示断路器正常合闸和分闸的位置状态,并在自动合闸和自动跳闸时有明显的指示信号;

Ⓖ合闸和跳闸完成后,应能使命令脉冲解除,即能切断合闸或跳闸的电源;

Ⓗ在无机械防跳装置时,应加装电气防跳装置;

Ⓘ断路器的事故跳闸信号回路,应按“不对应原理”接线;

Ⓙ对有可能出现不正常工作状态或故障的设备,应装设预告信号;

Ⓚ弹簧操作机构、手动操作机构的电源可为直流或交流,电磁操作机构的电源要求用直流。
