变压器直流电阻测试仪5A

变压器直流电阻测试仪5A

简要描述:

变压器直流电阻测试仪5A:变压器直流电阻测试仪采用32位ARM内核作为处理的核心,对整机进行控制,自动完成自校、稳流判断、数据处理、阻值显示等功能,可测量各种类型变压器和互感器的直流电阻。极大的方便了工作人员的使用。

更新时间:2020-06-11

访问次数:40

一、变压器直流电阻测试仪5A概述:

绕组的直流电阻测量是变压器的例行试验之一,其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等,以保证变压器的安全运行。

变压器直流电阻测试仪采用32位ARM内核作为处理的核心,对整机进行控制,自动完成自校、稳流判断、数据处理、阻值显示等功能,可测量各种类型变压器和互感器的直流电阻。极大的方便了工作人员的使用。



二、变压器直流电阻测试仪5A安全措施:

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、      阳光直射等场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试完毕后先关闭电源,再拆除测试线。

7、测量无载调压变压器,一定要等放电指示停止后,切换档位。

8、在测试过程中,禁止移动测试夹和供电线路。



三、性能特点及技术指标

1.输出电流及量程:输出电流:0-5A,量程:20μ-100K。

电流

量程

电流

量程

5A

1mW-1.2W

0.1A

20W-60W

3A

5mW-2W

20mA

50W-300W

1A

10mW-6W

5mA

200W-1.2KW

0.5A

1W-12W

1mA

1KW-6KW

0.2A

3W-30W





注:超出以上量程请用自动测试功能。

2.测试精度:  0.2%  分辨度: 0.1。

3.中文菜单显示,操作方便。

4.具有大容量存储功能,可存储2000条测试记录,

5.工作电源: AC220V±10﹪

6.工作温度:﹣10℃~40℃。

7.工作湿度:环境湿度<80%RH 。

8.仪器重量:3㎏。

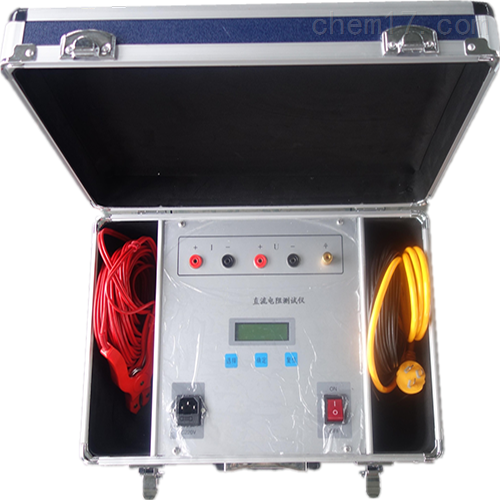

四、系统介绍

1.AC220 电源插座,自带开关及保险仓

2.接地柱: 地线接线端子

3.I+  I-:输出电流端子

4.V+   V-:采样电压端子

5.“▲”、“▼”、“”、“”选择按键,“”复用“保存”功能。

6.确认键:确认当前选择,在测试状态下,按确认键打印数据。

7.取消键:按下此键,菜单返回上一级。

8.复位键:测试完毕或中断工作,按下此键仪器回到初始状态。



五、注意事项

1使用前,仪器的接地端子必须良好接地。

2测试过程中如遇到外部突然断电,请不要立即拆除测试线,待仪器放电完毕后方可拆除。

3对于有载调压变压器的测试,可一次供电完成。仪器程序设计允许在某一分接测完后,把分接开关倒至下一分接,仪器将进入下一分接的测量。

4对于无载调压变压器,某一分接测试完成后,需按取消或复位键使系统放电,待放电完毕后方可倒换开关,进行下一次测量。
