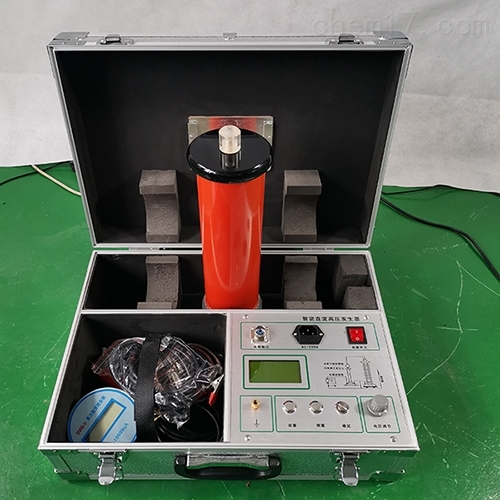

直流高压发生器60KV

直流高压发生器60KV

简要描述:

直流高压发生器60KV:采用了高频倍压电路,应用了PWM高频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。

更新时间:2021-01-11

访问次数:64

直流高压发生器60KV​产品保养:

1.半年更换一次液压油并清洗油箱,用油必须采用推荐的型号;

2.天气炎热时经常检查(当油温≥45度)冷却装置是否自动启动。(冷却水温必须低于30度)

3.在清洗油箱的同时清洗空气滤清器;

4.经常检查直流高压发生器的滤油器信号灯,信号灯一亮(同时蜂鸣器会响),立即清洗油过滤器;

5.按规定需要给设备机械传动部分各润滑点注油;

6.经常观察液体状况,液位接近下限时请及时往油箱里补充推荐使用的液压油;

7.经常检查各处防尘装置,发现破损或连接松动,应及时处理,以防沙尘混



直流高压发生器60KV​注意事项:

1、为确保人身平安,在此频频提示用户留意:掌握箱及高压塔要有优越接地以及停机后的试品及高压塔的放电疑问。

2、请不要遮挡掌握箱的高低通气孔,并防备异物从孔中掉入,如掌握箱有电扇时,应时常搜检电扇是否平常运行。

3、当高压塔绝缘筒脏污时请用干布擦净,不行用酒精,汽油等有机类溶剂擦洗,可用洗濯剂冲洗绝缘筒外貌,待风干后,方可应用;运输或不应用时,请放入铝合金箱内。

4、换保险管时,请按保险管座旁标定的安培数改换保险管。

5、若高压屏障微安表上表现“LOW  BAT”时,请改换9V电池,以幸免丈量偏差,不消时,请关掉电源。

6、未经容许,请勿开启掌握箱及高压塔,这会影响产物的保修。自行毁坏厂方概不卖力。

产品特点:

① 体积更小、重量更轻、更美观、更可靠、操作更简便、功能齐全,是电力系统21世纪理想的换代产品。

② 直流高压发生器,采用先进工艺技术制造。脉冲串逻辑阵列调制,采用大功率IGBT器件,相位模糊控制,从而使输出稳定度更高,纹波更小,频率高达100kHz。

③ 按免维修设计,主要部件均采用德、美、日进口器件,经久耐用,不怕连续对地直接短路放电。

④ 精度高、测量准确,输出电压调节采用单个多圈电位器,升压过程平稳,调节精度高,并有粗调、微调功能。仪器具有高低压端测量泄漏电流,高压端采用球形屏蔽数字表显示、不怕放电冲击。抗干扰性能好,适合现场使用。

⑤ 控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器及限流电阻,接线简单,操作方便。⑥ 负性输出、零启动、连续可调、有过压、过流、回零、接地保护、断线保护等各种保护功能,自动保护功能强,操作安全,各种技术指标均优于行业标准及同类产品。

⑦ 具有75%的功能,做氧化锌避雷器测量带来方便。本仪器控制箱上有75%的电压开关功能,当电流升到1000uA时、就打开75%的按钮、这时电压表、电流表所显示的值就是75%的数据,做完后应立即将升压旋钮回到零位上,并且将微调电压旋钮回到零位上。并应立即将75%的铵钮开关打到正常的位置上,再做其它试验。

1、将控制箱面板上的接地端子与高压塔的接地接线柱,用接地线连接在一起,并与现场或试验室的地线接牢。为保证您与设备的安全,请务必反复检查接地线,以确保各部位接地良好。

用提供的七芯电缆连接控制箱与高压塔,电缆两端为同样的快速航空插头,注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧。(可用电缆任一端连接控制箱或高压塔)接好电源线,电源为单相交流220V,工频50Hz。

2、打开电源开关,此时电源开关灯(绿灯)和面板表亮。则高压指示灯(绿)亮,如高压提示蜂鸣器处在开的位置,则鸣叫以提示操作者在加高压,此时,顺时针旋转高压输出调节钮,则升高压,电压表显示为负载试品上的电压kV值,电流表则显示试品上流过的电流和所有泄漏电流的之和,但不包括内置高压分压器的电流。电流以微安单位uA值。

如果打开电源开关,高压显示灯(绿灯)不亮,且故障显示中“回零”灯(红灯)亮时、则表示高压输出调节钮未在零位上,请逆时针旋转此钮至“零位”上,并将微调电压旋钮回到零位上,此时“回零“灯熄灭,再顺时针调节,即可升压。

3、若不需要额定输出电压范围内的调压保护时,要把过压保护整定钮顺时针旋至*大值。否则,当输出电压超过额定输出电压时,即自动保护,切断高压。若要求在额定输出电压范围内进行调压保护时,请空载升压按以上步骤升压到预定的保护电压上,再将过压保护整定旋钮慢慢逆时针旋转到所需要的电压上,作过压保护动作,“过压”指示灯亮,保持过压保护整定旋钮就定于此位置上,将升压旋钮回到零位上,关闭电源。接上试品,当升压超过预定电压时即自动切断高压。

4、当发生过压、过流等故障时,高压自动切断,高压显示灯(绿灯)熄灭,蜂呜器停止鸣叫,相应故障指示灯亮,说明试品已短路,若要重新启动时,将高压输出调整钮回到零位上,微调旋钮同样回到零位上,再关掉电源开关,然后,再打开电源开关,才能切除保护重新升压。

● 正常工作关机时,应先将高压调整旋钮逆时针回到零位上,再将微调电压旋钮回到零位上,*后,关掉电源开关。

● 电源开关兼用作保护重置开关,故当故障显示灯(回零显示灯除外)亮后,应关闭电源开关再打开才能解除保护,重新升压。

5、负载为大容性负载时,为避免充电电流过大而触发过流保护,应适当放慢升压速度。试验完毕后,将输出电压调整钮逆时针旋至零位上,此时电压表仍显示试品上的电压值,请等试品通过高压塔放电至20kV以下时再用接地棒放电,以确保安全。
