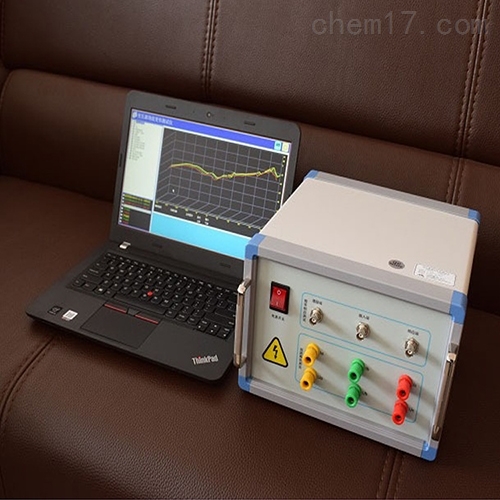

变频绕组变形测试仪

变频绕组变形测试仪

简要描述:

变频绕组变形测试仪 测量部分与笔记本电脑通过有线或者无线以太网连接,也可以通过USB连接。

更新时间:2020-12-21

访问次数:99

主要特点:

☆ 采集控制采用高速、高集成化微处理器。
☆ PC机与仪器之间USB通信接口。
☆ 硬件机芯采用DDS数字高速扫频技术(美国),通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
☆ 高分辨dB值测量,双通道16位A/D(现场试验改变分接开关,即有明显输出变化)。
☆ 信号输出幅度可以软件调节,*大幅度峰值±10V。
☆ 计算机将检测结果生成电子文档(WORD)
☆ 选用精密、高稳定元器件,对同一相重复试验,测量重复率在99.5%以上。
☆ 成品电路板,表面有特殊处理,具有抗水和有害气体污染。
☆ 笔记本电脑和测量仪器采用隔离电源供电,排除外界干扰。
☆本仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。

产品原理:

在较高频率的电压作用下,变压器的每个绕组均可视为一个由线性电阻、电感(互感)、电容等分布参数构成的无源线性双口网络,其内部特性可通过传递函数H(jω)描述。若绕组发生变形,绕组内部的分布电感、电容等参数必然改变,导致其等效网络传递函数H(jω)的零点和极点发生变化,使网络的频率响应特性发生变化。



产品简介:

由测量部分及分析软件部分组成,测量部分是由信号生成及信号测量组成的黑匣子,分析部分由笔记本电脑完成,测量部分与笔记本电脑通过有线或者无线以太网连接,也可以通过USB连接



产品特点:

    •测试精度高,电流、电压等基本参数的测试精度都优于0.1%.
    •系统稳定性,抗干扰能力强,系统采用软件数字滤波、硬件抗混滤波抗干扰技术,使系统的测试稳定度及抗干扰能力都比同类仪器有更大的提高。
    •在电压、电流波形严重畸变及低功率因数下仍可准确测量变压器阻抗值。
    •所有测试通道完全隔离、独立,自动调节量程范围
    •所有输入通道的外接PT、CT的变化可分别进行设定,当输入电压小于500V,电流小于50A时,可直接测量320X240分辨率高清晰度液晶显示屏,可同时显示多个测试参数。

                变频绕组变形测试仪                        变频绕组变形测试仪
