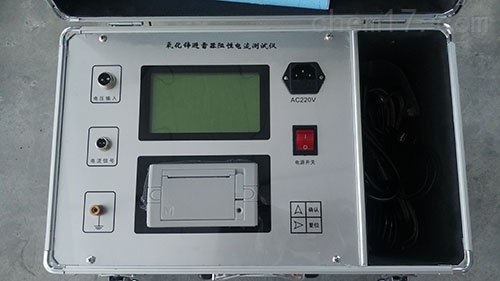

30KV氧化锌避雷器测试仪特价优惠

30KV氧化锌避雷器测试仪特价优惠

简要描述:

30KV氧化锌避雷器测试仪特价优惠该仪器将直流高压电源、测量和控制系统组成一体,全部元件浓缩在一个机箱内,具有体积小,重量轻等特点,是电力系统以及氧化锌避雷器现场试验必不可少的设备。

更新时间:2020-01-06

访问次数:44

注意事项

(1)如果按下检测按钮报jing灯亮,表明MOA的内部有接触不佳的缺陷,或者是外部接线不牢,待放电灯亮后,检查外部接线是否有问题,或者更换试品后再按一下复位键,进行下一次检测。

(2)如果报警不亮,表明MOA的内部接触良好,接线无问题,仪器将自动进入测量U1mA和Id的状态,并将测试的结果显示在表头上,待放电灯亮后,检测结束,拆除试验接线或者更换试品进行下一次测试。

仪器调试及故障处理

1、仪器表头的调零

仪器使用一段时间后,可能会需要调整一下。将仪器机芯从箱体中取出,启动仪器,报jing灯亮,(这时不要接入试品),按住检测按钮不放,调节指示表头上的相应电位器,直到表头指示分别为“零±1个字”为电压和电流调零分别进行。

2、0.75U1mA的校准

将校准按钮置0.75U1mA状态,接好试品,按下检测按钮,读取U1mA的电压值后,松开检测按钮,此时仪器电压马上会变为另一个电压值U1即0.75U1mA,两者进行比校,如果U1=0.75U1mA,则不需调整;U1≠0.75U1mA,则进行适当的调整,调整线路板上的相应电位器,直到U1=0.75U1mA。仪器校准后,能在相当长的时间由保证测量精度,不需频繁调整。校准完毕,将校准按钮置U1mA状态。

3、仪器误差调整

仪器使用一段时间后,如果发现有误差,则可进行调整,接好试品后,如果U1mA值确定,假设为27.0kV,按住检测按钮不放,看电压表的指示值是否与试器的参考电压U1mA(27.0kV)相等,如不相等,调整电压表表头左边的其准电位器,调整完毕,松开检测按钮。(见后面1图,基准的电压的调整)

4、简易故障的处理

如果电流表表头显示“[[[”或者和到零时,说明电流回路的输入保护级运放(CA3140E)IC1相当

功能特点:

1、 30KV氧化锌避雷器测试仪特价优惠是专门用于检测氧化锌避雷器性能和质量问题的高精度测试仪器;同时还具备电参量测试、矢量分        析、谐波测试的功能。

2、 30KV氧化锌避雷器测试仪特价优惠测量电压、全电流、阻性电流、容性电流、3次谐波电流、5次谐波电流、7次谐波电流、基波电流超      前基波电压的相位差、有功功率、频率等多种电参量。

3、 可显示被测基波电压和基波电流的矢量图。

4、 电流测量采取直接接线的方式,能zui大程度的保证测试数据的准确度。

5、 有PT、无PT两种测量方式。

6、 所有测试界面具备屏幕锁定功能,以方便用户读数和分析数据。

7、 内置大容量数据存储器,可将所有测试数据以记录的形式保存,以备后查。

8、 仪器可扩展USB接口,可方便的将数据直接拷贝到后台管理计算机。

9、 仪器可配备微型打印机,随时将现场测试数据打印出来。

10、具备万年历、时钟功能,实时显示日期及时间。可在保存现场检测数据的同时保存测试的日期和时间。

11、采用大屏幕进口彩色液晶作为显示器,中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面,      人机对话界面友好。

12、导电硅胶按键,手感好、寿命长、设计合理、操作方便。

13、内置大容量、高性能锂离子充电电池,充满电连续工作10小时以上。

14、体积小、重量轻,便于携带,非常适合现场测量使用。

技术指标:

1、输入特性

电压测量范围:0~120V

电流测量范围:0.0~10mA(可选配钳表,扩展量程至0~5A~25A)

相角测量范围:0~359.99°

频率测量范围:45~55Hz

压通道数:三通道(UA、UB、UC)

电流通道书:三通道(IA、IB、IC)

*大谐波分析次数:16次

*大存储记录数:500条

注:无线氧化锌避雷器测试仪无线传输距离:≥800米(可视)

2、准确度

电压:±0.2%

频率:±0.005Hz

电流、功率:±0.5%

相位:±0.5°

3、工作温度:-10℃~+40℃

4、充电电源:AC100V~220V、频率45Hz-55Hz

5、主机功耗:≤3VA

6、电池*大工作时间:≥10小时

7、绝缘:

⑴、电压、电流输入端对机壳的绝缘电阻≥100M?6?8。

   ⑵、工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验。

8、体积:320mm×240mm×130mm

9、重量:2.6 Kg
