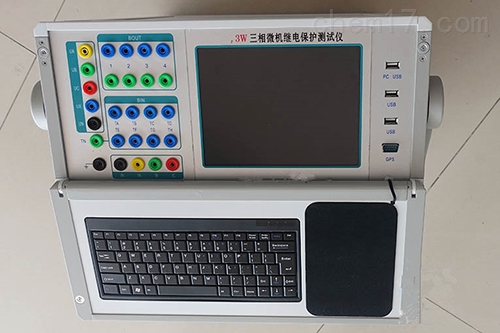

三相继电保护测试装置

三相继电保护测试装置

简要描述:

三相继电保护测试装置具有小型测试仪小巧灵活、操作简便、可靠性高等优点,性能价格比高。是继保工作者得心应手的好工具。

更新时间:2020-01-07

访问次数:53

技术参数

1、交流电压输出:0~250V连续可调,zui大输出容量1000VA
2、交流电流输出:0~20A、0~100A连续可调; 0~20A时,开路电压5V ;0~100A时,开路电压10V
3、直流电压输出:0~300V连续可调,zui大3A
4、直流电流输出:0~200mA、0~5A连续可调; 0~200mA时,开路电压48V;0~5A时,开路电压24V
5、数字毫秒表: zui大量程:100秒 ;分辨率:0.001秒 ;精度:0.01%2个字
6、整机测量精度:0.5级
7、体积:420×310×1608、重量:16kg

仪器特点

1、 嵌入式主机,配备超大规模可编程逻辑器件(CPLD)
主机采用高速高性能嵌入式微机系统配备CPLD,响应速度快,传输频带宽,对基波可产生每周波500点的高密度拟合正弦波,输出波形光滑,无谐波分量。由于输出点数多,且通过精确的滤波电路,波形的失真度极小,在谐波输出时,即使对 9次谐波、450Hz也可以达到每周波55点的高密度。而软件具有非常强的人机对话及在线帮助功能,可对任意试验参量实施控制。
2、 单机12路D/A同时输出
采用16位高精度DAC芯片,确保拟合波形精度高,线性度好。可同时输出12路模拟信号,满足变压器保护、备用电源自投等*测试。
3、 高精度线性功放,同时输出6相电压及6相电流
精心设计的电压、电流放大器实现交/直流共享,输出级采用独有的高精度超线性放大技术。精度高,可靠性好,同时输出6相交流电压和6相交流电流,每相交流电压输出高达130V、70VA,交流电流全并输出高达180A。直流电压输出可达300V、130VA。
4、 大屏幕LCD,接口完整,主机一体化单机箱结构
本机采用640×480点阵8.0’’大屏幕高分辨率图形液晶显示屏,操作界面和试验结果是全中文显示,全部操作过程均在显示屏上设定,显示直观清晰。
装置可用自带键盘操作,亦提供外接键盘/鼠标口。还提供2个USB口、2个RS232口,可与外部计算机及其他设备通信。只需交流220V电源,开机即可工作。携带方便,非常适合流动试验及野外工作。
5、 辅助直流源(选配)
本机可选配独立的两组直流电源,一组110VDC/1.0A,另一组220VDC/0.6A,开机自动同时输出,可用作保护供电电源,无需通过软件设置和调整。

试验注意事项

1. 三相继电保护测试装置内置了工控机和Windows操作系统,请勿过于频繁地开关主机电源。
2. 装置面板或背板装有USB插口,允许热拨插USB口设备(如U盘等),但注意拨插时一定要在数据传输结束后进行。
3. 装置配有专用自还原CF卡,避免因为非法关机,删除或修改硬盘上的文件和桌面上的图标等导致的操作系统损坏。如确需在本机内存放数据,请将数据存在D盘。使用USB盘拷贝数据时请一定保证U盘干净无病毒,也请不要利用U盘在本系统中安装其它软件程序。
4. 三相继电保护测试装置外接键盘或鼠标时,请勿插错端口,否则Windows操作系统不能正常启动。
5. 请勿在输出状态直接关闭电源,以免因关闭时输出错误以致保护误动作。
6. 开入量兼容空接点和电位(0~250VDC),使用带电接点时,接点电位高端(正极)应接入公共端子COM端。
7. 使用本仪器时,请勿堵住或封闭机身的通风口,一般将仪器站 立放置或打开支撑脚稍倾斜放置。
8. 禁止将外部的交直流电源引入到测试仪的电压、电流输出插 孔。否则,测试仪将被损坏。
