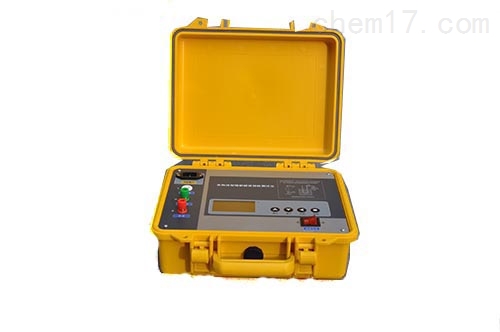

500V高压绝缘电阻测试仪

500V高压绝缘电阻测试仪

简要描述:

500V高压绝缘电阻测试仪可自动转换,一目了然的面板轻触键操作使测量更加方便、迅捷,使用电源可以交直流两用;测量结果由LCD数字显示,读数直观,消除了指针式仪表的视觉误差;

更新时间:2020-01-07

访问次数:122

使用注意事项:

.禁止在雷电时或高压设备附近测绝缘电阻,只能在设备不带电.也没有感应电的情况下测量。

2.摇测过程中.被测设备上不能有人工作。

3.兆欧表线不能绞在一起.要分开。

4.兆欧表未停止转动之前或被测设备未放电之前.严禁用手触及。拆线时,也不要触及引线的金属部分。

5.测量结束时.对于大电容设备要放电。

6.兆欧表接线柱引出的测量软线绝缘应良好,两根导线之间和导线与地之间应保持适当距离,以免影响测量精度。

7.为了防止被测设备表面泄漏电阻,使用兆欧表时.应将被测设备的中间层(如电缆壳芯之间的内层绝缘物)接于保护环。

8.要定期校验其准确度。

功能特点:

1、有多种电压输出选择BC2010(500V、1000V、2500V、5000V),测量电阻量程范围可达0~200GΩ,电阻量程范围可自动转换,并有相应的指示。

2、两种方式同步显示绝缘阻值。机械指针采用超薄型张丝结构抗震能力强。机械指针的采用可容易观察绝缘电阻的变化范围,点阵液晶屏的采用可指导用户操作仪表并可***得出测量结果。

3、机械表头与液晶屏合二为一。双刻度显示,量程自动转换。彩色刻度易于读识,并有LED显示相应色彩。

4、500V高压绝缘电阻测试仪采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强,仪器可自动计算吸收比和ji化指数,无须人工干预。

5.操作界面友好,各种测量结果具有防掉电功能,可连续存储20次的测量结果。

6、仪表产生高压时,有提示音输出。

7、内置残留高压放电电路,测试完毕可自动放掉被测设备上的残留高压。

8、 交直流两用,配置可充电池和交流适配器。

9、 仪表采用便携式设计,便于野外操作。

10、高压短路电流≥3mA,是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

产品参数:

500V高压绝缘电阻测试仪输出电压 500VDC 1000VDC 2500VDC 5000VDC

精 度 温度 23℃±5℃

绝缘电阻 1MΩ~20GΩ±5% 2MΩ~40GΩ±5% 5MΩ~100GΩ±5% 10MΩ~200GΩ±5%

输出电压 4MΩ~20GΩ0~+10% 8MΩ~40GΩ0~+10% 20MΩ~100GΩ0~+10% 40MΩ~200GΩ0~+10%

高压短路电流 ≥3.5mA

工作电源 8节AA型充电电池,外置充电适配器

工作温度及湿度 -10℃~40℃,*大相对湿度85%

保存温度及湿度 -20℃~60℃,*大相对湿度90%

绝缘性能 电路与外壳间电压为1000V DC时,*大2000MΩ

耐压性能 电路与外壳间电压为2500V AC时,承受1分钟

尺 寸 260×200×170mm3(L×W×H)

使用方法:

1.测量前必须将被测设备电源切断,并对地短路放电。决不能让设备带电进行测量,以保证人身和设备的安全。对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

2.被测物表面要清洁.减少接触电阻,确保测量结果的正确性。

3.测量前应将兆欧表进行一次开路和短路试验,检查兆欧表是否良好。即在兆欧表未接上被测物之前.摇动手柄使发电机达到额定转速(120r/min),观察指针是否指在标尺的"∞"位置。将接线柱"线(L)和地(E)"短接,缓慢摇动手柄,观察指针是否指在标尺的"0"位。如指针不能指到该指的位置,表明兆欧表有故障.应检修后再用。
