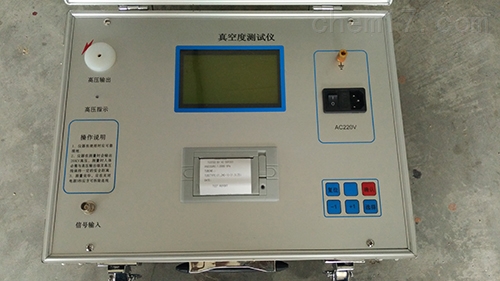

8202型真空度测试仪江苏便携式

8202型真空度测试仪江苏便携式

简要描述:

8202型真空度测试仪江苏便携式具有测试精度更高,稳定性更好,智能化程度更高的特点。不仅具有使用方便、操作简便、不拆卸测量和测试精度高等优点,是一种实用的检测仪器,广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。

更新时间:2020-01-07

访问次数:45

 用途:

1. 8202型真空度测试仪江苏便携式可定量测量各种型号真空开关灭弧室内的真空度。

2. 现场测量时不需拆卸真空开关。

3. 测试结果准确可靠。

4. 液晶汉字显示,操作更加简单方便。

5. 可保存、打印、查看测试的历史试验数据。

6. 仪器带有RS232通讯接口,可以连接计算机,实现通过计算机对仪器控制与操作等多种功能。

7. 仪器重量轻,携带方便。

技术参数:

1、检测对象:各种型号真空开关管。

2、检测方法:采用新型励磁线圈进行真空管的不拆卸测量。

3、适用范围:本仪器为一机多用型,可测多种型号真空开关。

4、检测范围:        10-5—10-1 Pa

5、测量精度:        10-5—10-4 Pa ,  10%

10-4—10-3 Pa ,  10%

10-3—10-2 Pa ,  10%

10-2—10-1 Pa ,  10%

6、磁场电压:        1700V

7、脉冲电场高压:30KV

8、测试真空度时开关管开距:正常使用开距。

、使用环境: -20℃~40℃

10、主机重量:24kg

11、外形尺寸:410×320×370(mm)

12.采样器:磁控线圈

产品别称:

真空度测试仪、高压开关真空度测试仪、真空度测量仪、真空开关真空度测试仪、高压开关真空度测量仪

产品功能:

8202型真空度测试仪江苏便携式以单片计算机为主控单元,测试过程完全实现自动化。该仪器在原理上改变了国内外同类产品采用电流峰值做标定的方法,而采用电离电荷量来做标定。这样,在物理原理上有更好的准确性,而且,有效地抑制了测试过程中脉冲电源的干扰,使测试稳定可靠。 该仪器采用两次采样的方法扣除由于环境因素产生的漏电电流,并且在测量过程中考虑了完全漏气的真空灭弧室的判别,使真空灭弧室的测量更加准确可靠。目前,仪器中已存有35条真空灭弧室的测量标准曲线,涵盖了国内外绝大多数管型。该仪器质量可靠,造形美观,使用方便。

产品简介:

真空度测试仪是电力系统中普遍使用的高压电器,其核心部件是真空灭弧室,由于灭弧室是以真空条件作为工作基础的,所以它不象油开关,SF6开关那样容易检测其质量。传统上,真空断路器用户判断灭弧室真空度的方法是工频耐压法,这种方法只能粗略判断真空度严重化的灭弧室。

注意事项:

1、该仪器属精密仪器,电路板布线密度较大,一般要求存放于较干燥的地方。若环境较潮湿,则应经常通电。

2、若测试后电流值显示为零,应检查灭弧室表面是否清洁。因为表面不清洁可能使漏电的变化值大于电离电流值,这样,测量值减去漏电后小于零,而被仪器判为零。发生这种情况后,将灭弧室表面檫干净,再做试验,一般来说这样得到的真空度值较准确。

3、使用时,高压输出线不得触及人体,以防触电。

4、高压指示灯亮时,不要触及高压线和磁控电流线,以防触电。

5、拆装打印纸在仪器先断电的情况下进行,以免损坏打印机。换纸时,将前面板打开,用食指和拇指捏紧打印机两端的两夹片轻轻拖出打印机,使出纸口略高于仪器面板,但不能拖出距离太大,将新纸端口部分剪成尖头状,插入打印机的进纸口,打开仪器电源开关,按下打印键,使纸从打印机的上端走出一段距离,插入面板出口缝导出。盖好打印机面板,装纸完毕。

6、本仪器无任何用户可维修的部件,如出现故障,请专业人员维修,或与供应商,切勿擅自打开仪器,以免发生意外或造成不必要的损失。

7、本仪器真空度测量范围在9.999×10-1~1×10-5之间,离子电流测量范围在9.999×10-1~1×10-7之间,当真空管的真空度大于10-2 Pa或离子电流大于500uA时建议该真空管报废。
