承修 承装变压器介质损耗测试仪

承修 承装变压器介质损耗测试仪

简要描述:

承修 承装变压器介质损耗测试仪 一种的测量介质损耗(tgδ)和电容容量(Cx)的仪器,用于工频高压下,测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗(tgδ)和电容容量(Cx)。

更新时间:2020-01-07

访问次数:42

安全措施:

1、 使用本仪器前一定要认真阅读本手册。

2、操作者应具备一般电气设备或仪器的使用常识。

3、仪器应避免剧烈振动。   承修 承装变压器介质损耗测试仪

4、仪器必须可靠接地,防止触电危险。

5、测试结束后,按复位键,关掉电源开关,严禁带电拆装各测试电缆和更换油样。

6、对仪器的日常维护,必须在不加电情况下进行,否则高压危险。

仪器特点
1、内置SF6标准电容器,tgδ<0.005%,受空气湿度影响小。
2、抗干扰效果好;能有效地消除强烈的电场干扰对测量的影响,适用于500kv将其以下电站的强干扰现场试验。
3、高压短路和突然断电时,仪器能迅速切断高压,并发出警告信息。
4、测量重复性好,电压线性好(测量准确度不受电压影响)
5、一体化结构,重量适中,便于携带。
6、 大屏幕带背光中文液晶显示器信息提示操作,使用方便。
7、仪器自带打印机,及时保存测试数据。
8、高压电缆连接至试品,保障安全;仪器未接地报警,安全措施完备。

操作键盘

   备用------不用。

   快测-------快速测量,无抗干扰功能。

   抗扰-------抗干扰测量。

   正接-------正接法测量。

   打印-------在测试结果出来后,打印测试数据。

   反接-------反接法测量。

   起动-------起动高压,开始测量。

   外接-------外接法测量。也用来选择外接标准电容的容量。

   停止-------可以在测试过程中,中断测量。

技术指标
1.环境温度:0~40℃(液晶屏应避免长时日照)
2.相对湿度:30%~70%
3.供电电源:电压:220V±10%,频率:50±1Hz
4.外形尺寸:长×宽×高=490mm×300mm×390mm
5.重量:约18Kg
6.输出功率:1KVA
7.显示分辨率:4位
8.测量范围:
介质损耗(tgδ):0-50%
电容容量(Cx)和加载电压:
2.5KV档:≤ 300nF( 300000pF)
3KV档:≤200nF( 200000pF)
5KV档:≤ 76nF( 76000pF)
7.5KV档:≤ 34nF( 34000pF)
10KV档:≤ 20nF( 20000pF)
9.基本测量误差:      承修 承装变压器介质损耗测试仪
介质损耗(tgδ): 1%±0.07%(加载电流20μA~500mA)正接
介质损耗(tgδ): 2%±0.09%(加载电流 5μA~20μA)反接
电容容量 ( Cx):1.5%±1.5pF

产品结构
仪器为升压与测量一体化结构,输出电压2.5KV~10KV五档可调,以适应各种需要,在测量时无需任何外部设备。接线与QSI电桥相似,但比其方便。

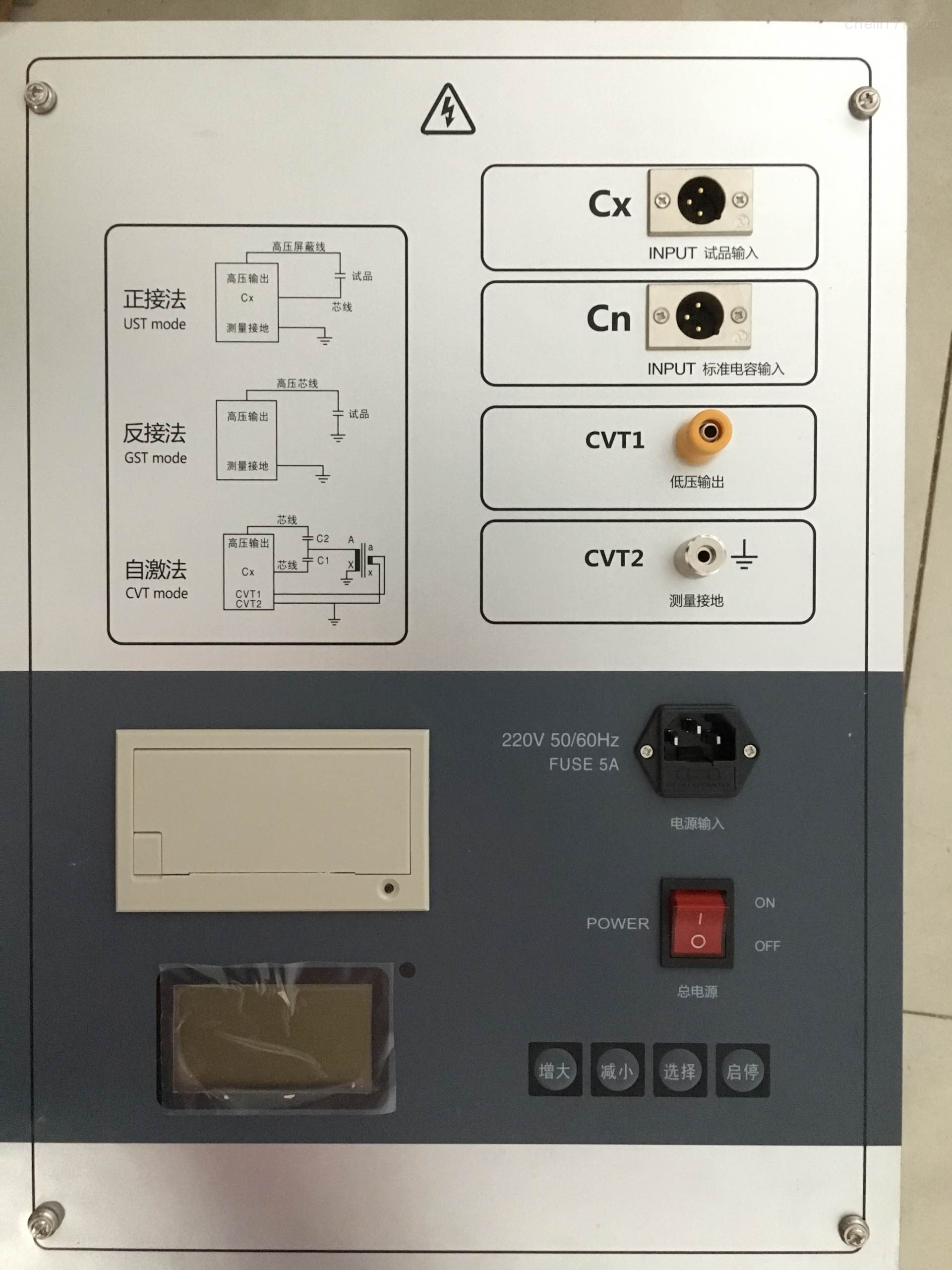

图一为仪器操作面板图,图二为仪器接线端面图。
⑴ 显示窗————————液晶显示屏。
⑵ 试验电压选择开关———当开关置于“关”时,仪器无高压输出。
⑶ 操作键盘———————选择测量方式、起动、停止、打印等操作。
⑷ 电源插座——————— 保险丝用5A。
⑸ 电源开关———————电源通断。
⑹ 起动灯————————指示高压输出。
⑺ 打印机————————打印测试结果。
★★★★⑻ 接地端子——————使用前,必须将该端子可靠接地!!!
★⑼测量电流输入端IX———有两个出线头,中心头(红色,有CX标记)应与被试品一端相接,屏蔽头(黑色,有E标记)是仪器内部高压输出一个参考端,在正接法测量时应接地;在反接法测量时应浮空;外接法参见“外接高压法”。
★⑽ 标准电流输入端IN———仅当外接标准电容器进行测量时才用,该端应与外接 标准电容器一端相连。IN必须小于100mA!!!
⑾ 测量高压输出端UH——只有一个大铁夹出线头(有UH标记),与被试品一端 相接。
