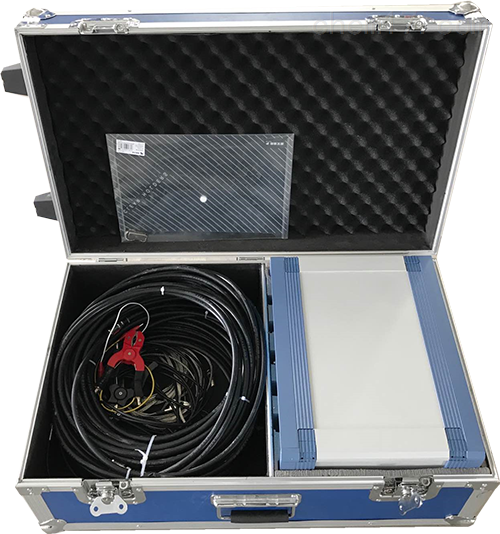

变压器绕组变形测试仪促销

变压器绕组变形测试仪促销

简要描述:

变压器绕组变形测试仪促销 两个采集通道,一个采集激励信号,一个采集响应信号,用于计算传递函数

更新时间:2020-01-07

访问次数:27

主要技术指标:

测试主机与PC接口:USB接口。
信号源:仪器自带一个通道信号输出作为扫频的激励信号;信号输出为标准正弦波,信号输出幅度可以软件调节,zui大幅度±10V,信号输出阻抗为50Ω。
两个采集通道,一个采集激励信号,一个采集响应信号,用于计算传递函数
激励通道测量为固定量程:±10V;响应通道有多档量程,在测量过程中自动调节量程,zui大输入信号为±25V 变压器绕组变形测试仪促销
采集通道量化精度:12位
采集通道zui大静态误差:0.5%
每通道zui大存储容量:64K样点
每通道采样率:20Msps
采集通道输入阻抗:1MΩ
扫频测量范围:1K-2MHz
扫描方式:采用线形分布的扫频测量方式
扫描频率精度:信号源输出正弦信号的频率精度不大于0.01%
扫频测量频点:1K-2MHz,测量点数1000点
采用Vittal原装机箱
符合国家电力行业标准:DL/T911-2004

检测原理

      在较高频率的电压作用下,变压器的每个绕组均可视为一个由线性电阻、电感(互感)、电容等分布参数构成的无源线性双口网络,其内部特性可通过传递函数H(jω)描述,如图1所示。若绕组发生变形,绕组内部的分布电感、电容等参数必然改变,导致其等效网络传递函数H(jω)的零点和ji点发生变化,使网络的频率响应特性发生变化。

    变压器绕组变形测试仪促销 是通过检测变压器各个绕组的幅频响应特性,并对检测结果进行纵向或横向比较,根据幅频响应特性的差异,判断变压器可能发生的绕组变形。

     连续改变外施正弦波激励源VS的频率f(角频率ω=2πf),测量在不同频率下的响应端电压V2和激励端电压V1的信号幅值之比,获得指定激励端和响应端情况下绕组的幅频响应曲线。图中:L、K及C分别代表绕组单位长度的分布电感、分布电容及对地分布电容,V1、V2分别为等效网络的激励端电压和响应端电压,VS为正弦波激励信号源电压,RS为信号源输出阻抗,R为匹配电阻。

主要技术指标及使用条件

电压测量范围:AC 0~250V(相电压有效值)

电流测量范围:AC 0~200A

测量精度:电压、电流、阻抗等:0.2级;

功率: 0.5级宝应变压器绕组变形测试仪概述

工作温度:-20℃~50℃

工作湿度:0~85%RH

工作电源:AC220V±10%   50Hz±1Hz

外形尺寸:400mm×330mm×180mm仪器重量:5kg
