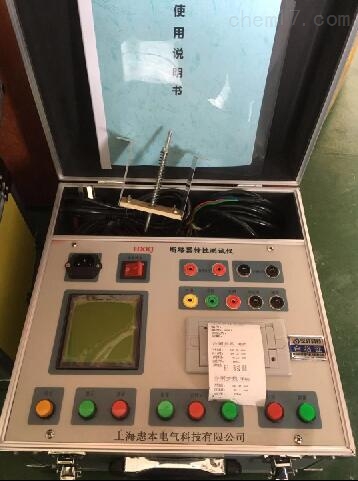

高压开关机械特性测试仪规格
高压开关机械特性测试仪规格集计算机、打印机、测量接口电路、操作电源等于一体,是高压断路器检测的新专用仪器。
更新时间:2020-01-08
访问次数:41
技术指标:
1、三相恒流输出均为1A
2、过渡时间的测量:精度 0.1ms
3、过渡电阻的测量:精度 0.1Ω±5%R
4、过渡电阻测量范围: ≤25Ω
5、过渡时间测量范围: <120ms
6、三相同期性:精度 0.1ms
7、显示三相波形:精度 0.3ms
8、环境温度: -10℃~50℃
9、工作电源: AC220V±10% 50HZ
10、显示方式: LCD320×240大屏幕液晶显示
11、仪器体积:360mm×260mm×150mm
12、重 量:4.5 kg
性能特点:
1、高压开关机械特性测试仪规格功能强大,可实现过渡波形和过渡时间、过渡电阻、三相同期性等参数的测量。
2、大屏幕点阵液晶显示器,分级式中文菜单。
3、智能型测试和结果分析,可以有放大或缩小波形测试结果。
4、高压开关机械特性测试仪规格三路独立的稳压源适合无绕组测量,三路独立的恒流源适合有绕组和无绕组的测量。
5、六路独立的信号处理,高速A/D转换,10KHz高速采样,真实反映参数的变化。
6、内设不断电存贮器可保存三组波形和数据,可随时存档、调阅、分析。
7、仪器自带万年历,显示日期和时间,并可自动打印。
产品概述:
基于高性能工业嵌入式平台,具有高速数据采集分析处理能力,能抵御强电磁场(500KV以上)干扰,同时具有多路高压开关动特性同时分析和测试精度高等特点。针对不同开关的不同测试要求,本仪器具有丰富完善的用户自定义功能。本仪器内置隔离型可调直流电源及开关操作命令模拟控制模块,试验时可通过内附直流电源直接控制开关分、合闸、重合闸操作,具有自动或手动进行动作电压试验功能。本仪器可进行各种类型的高压开关有关机械特性参数(时间、速度、同期、行程、弹跳、线圈电流等)测试与特性分析。
主要技术参数
2.1 时间测试范围:10ms~12s;
2.2 时间分辨率:0.1ms;时间测试准确度为:±0.5%读数±0.2ms;
2.3 *小动作同期差分辨率:0.1ms;测试准确度为:±0.5%读数±0.1ms;
2.4 线圈电流量程:20A; 分辨率:0.01A;
2.5 *大速度:20m/s;分辨率:0.01m/s;测试准确度为:±1.0%读数±0.05;
2.6 行程测试范围:6mm~1000mm(由传感器的长度决定);
2.7 行程*小分辨率:0.1mm;测试准确度为:±1.0%读数±0.1mm (滑动传感器);
2.8 测试通道7路:6路断口时间、1路速度;
2.9 电源:AC220V±10%、50Hz±1Hz;
2.10 操作电源输出:电压20V~250V可调,数字程控调整,自动调节升压,电流20A;
2.11 外形尺寸:385×280×200(mm);
