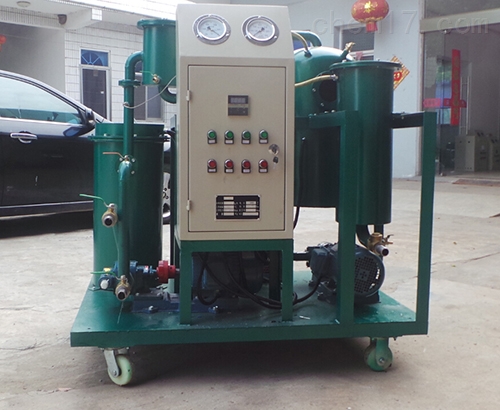

油浸式单级真空滤油机

油浸式单级真空滤油机

简要描述:

油浸式单级真空滤油机,采用聚结与真空分离容为一体的高效率组合机, 当严重乳化的油首先经过前置吸铁过滤器油分子和水分子排列结构发生改变,然后进入粗滤后,经过油泵到二级过滤,然后油液进入聚结循环分离器。

更新时间:2020-01-08

访问次数:45

工作原理
油浸式单级真空滤油机是根据水和油的沸点不同而设计的,它由真空加热罐、精滤器、初滤器、真空泵、排油泵以及电气柜组成的。真空泵将真空罐内的空气抽出形成真空,外界油液在大气压力的作用下,经过油入口管道进入初滤器,扫除较大的颗粒,然后进入加热罐内经过加热到40~75℃的油进入真空罐内,油中的水份急速蒸发成水蒸气并连续被真空泵吸入油水分离器内,分离器内的水蒸气经冷却后还原成水后放出。在真空加热罐内的油液被排油泵排入精滤器通过滤芯将微粒杂质过滤出来。油浸式单级真空滤油机,从而完成真空过滤迅速除去油中杂质、水份、气体的全过程,使洁净的油从出口处排出机外。

产品简介
初滤器、真空蒸发罐、油泵、过滤装置、冷凝器(即凝汽器)和真空泵等部分。不纯净油在大气压力作用下,经初滤器进入真空蒸发罐。油被加热到60度到70度后喷入真空室,成为细小的油滴。油中的水分快速蒸发为水蒸汽,进入冷凝器冷凝后排出。未冷凝的水蒸汽则由真空泵排至大气中。汇集在真空蒸发罐底部、已经蒸发脱水的油被油泵送入过滤装置,滤去油中的固体杂质,进一步吸收掉微量水分。能显著地提高排除油中水分的效果,适用于高压电器用油的提纯。

技术指标

型号

全自动GY-50GY-80GY-100GY-150GY-200GY-250GY-300GY-350
功能聚结分离 破乳 净化 真空脱气水
流量L/min5080100150200250300350

工作温度℃10——80
工作压力MPa≥0.3
ji限真空度Pa≤-180
工作真空度MPa               ≥-0.095
含水量mg/L≤50 不大于痕迹 按GB/T7600方法测试
破乳度54℃          ≤8min   按GB/T7605方法测试

过滤精度     5—30μm任选

清洁度NAS级≤8   按SD313方法测试
闪点(开口)≥188
总功率(KW)
380V50HZ

26.233.339.346677892105
18.6519.852130.534415480
进油口管径㎜2532324048606060
出油口管径㎜2025253240484848
外形尺寸m
长×宽×高
1.2×0.95×1.41.3×1×1.51.38×1.25×1.751.4×1.3×1.81.45×1.32×1.851.48×1.35×1.951.5×1

型号

全自动GY-50GY-80GY-100GY-150GY-200GY-250GY-300GY-350
功能聚结分离 破乳 净化 真空脱气水
流量L/min5080100150200250300350

工作温度℃10——80
工作压力MPa≥0.3
极限真空度Pa≤-180
工作真空度MPa               ≥-0.095
含水量mg/L≤50 不大于痕迹 按GB/T7600方法测试
破乳度54℃          ≤8min   按GB/T7605方法测试

过滤精度     5—30μm任选

清洁度NAS级≤8   按SD313方法测试
闪点(开口)≥188
总功率(KW)
380V50HZ

26.233.339.346677892105
18.6519.852130.534415480
进油口管径㎜2532324048606060
出油口管径㎜2025253240484848
外形尺寸m
长×宽×高
1.2×0.95×1.41.3×1×1.51.38×1.25×1.751.4×1.3×1.81.45×1.32×1.851.48×1.35×1.951.5×1
