扬州变压器介质损耗测试仪厂家

扬州变压器介质损耗测试仪厂家

简要描述:

扬州变压器介质损耗测试仪厂家内部配备有日历芯片和大容量存储器,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出

更新时间:2020-01-08

访问次数:33

注意事项:
(1)仪器测量电缆通用,建议用高压线连接此插座。高压插座和高压线有危险电压,绝对禁止碰触高压插座、电缆、夹子和试品带电部位!确认断电后接线,测量时务必远离!
(2)用标准介损器(或标准电容器)检定反接线精度时,应使用全屏蔽插头连接试品,否则暴露的芯线会引起误差。
(3)应保证高压线与试品高压端0电阻连接,否则可能引起误差或数据波动,也可能引起仪器保护。
(4)强干扰下拆除接线时,应在保持电缆接地状态下断开连接,以防感应电击。
2.2试品输入Cx插座(10μA~1A)
功 能:正接线时输入试品电流。
接线方法:插座1脚接测量线芯线(红夹子),2、3脚接测量线屏蔽(黑夹子)。正接线时芯线(红夹子)接试品低压信号端,如果试品低压端有屏蔽ji(如低压端的屏蔽环)可接屏蔽,试品无屏蔽时屏蔽悬空。
供货范围

(1)仪器主机 (2)使用说明书和产品合格证
(3)专用测试电缆线 (4)电源线
(5)备用打印纸和保险管 (6)其它详见《装箱单》

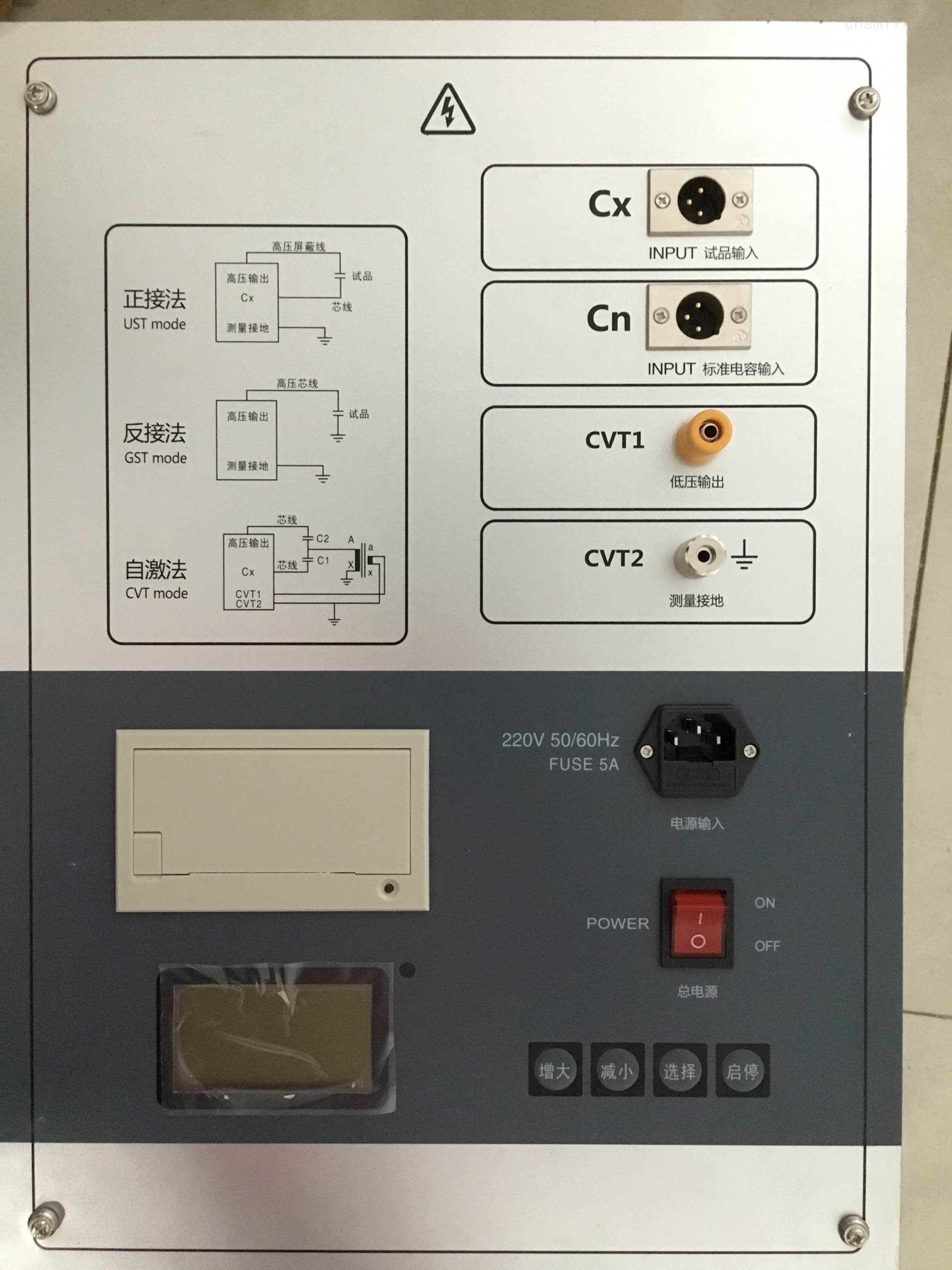

2. 面板说明
扬州变压器介质损耗测试仪厂家高压输出插座(0.5~10kV,zui大200mA)
安装位置:箱体前侧面,外设保护门。
功 能:内高压输出;检测反接线试品电流;内部标准电容器的高压端。
接线方法:插座1脚接高压线芯线(红夹子),2、3脚接高压线屏蔽(黑夹子)。正接线时,高压线芯线(红夹子)和屏蔽(黑夹子)都可以用作加压线;反接线时只能用芯线对试品高压端加压。如果试品高压端有屏蔽ji(如高压端的屏蔽环)可接高压屏蔽,无屏蔽时高压屏蔽悬空。

技术指标

  1、试验环境温度:10℃~30℃(LCD液晶屏应避免长时间日照)

  2、相对湿度:20%~80%

  3、供电电源:电压:220V±10%,频率50±1Hz

  4、外形尺寸:长*宽*高=470mm*320mm*360mm

  5、重量:18kg

  6、输出功率:1.5KVA

  7、显示分辨率:3位、4位(内部全是6位)

  8、测试方法:正接法、反接法、外接试验电压法

  9、测量范围:内接试验电压

操作键盘

   备用------不用。

   快测-------快速测量,无抗干扰功能。

   抗扰-------抗干扰测量。

   正接-------正接法测量。

   打印-------在测试结果出来后,打印测试数据。

   反接-------反接法测量。

   起动-------起动高压,开始测量。

   外接-------外接法测量。也用来选择外接标准电容的容量。

   停止-------可以在测试过程中,中断测量。

工作原理

扬州变压器介质损耗测试仪厂家标准回路由内置高压稳定度标准电容器与标准电阻网络组成,由计算机实时采集标准回路电流与测试回路的电流幅值及其相位差,并算出被测试品电容容值(CX)和介质损耗(tgδ)。

数据采集电路全部采用高压稳定器件,采集板和采集计算机被铁盒完全浮空屏蔽,仪器外壳接地屏蔽;另外使用了光导数据、浮空地、大面积地、单点地、数字滤波等抗干扰技术,加之计算机对数百个电网周期的数据进行处理,使测量结果稳定、精确、

产品简介:

具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。交流试验电源采用AC-DC-AC转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。采用LCD汉字显示界面,全部操作由中文菜单给予提示,仪器配备了面板打印机并能存储500次的测量数据,即使关闭电源数据亦不会丢失。当采用反接法测量时,由光纤传递信号,隔离高压、工作安全。仪器内部采用微机进行信息与数据处理,自动选择测量量程,测量精度高,采用变频技术抗外电场干扰性能好,升压过程突然断电不会引起过电压。操作简单,使用方便。

是新一代的测量介质损耗角正切(tgδ)和电容值(Cx)的自动化仪器。可以在工频高电压下,现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切(tgδ)和电容值(Cx)。变压器油介质损耗测试仪也适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量;配以绝缘油杯可测试绝缘油介质损耗。
