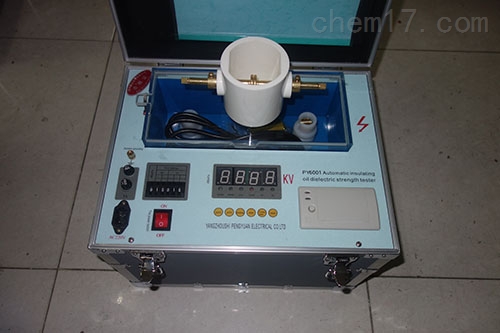

标准试油杯绝缘油介电强度测试仪

标准试油杯绝缘油介电强度测试仪

简要描述:

标准试油杯绝缘油介电强度测试仪,采用了微型TPU-A面板式打印机,自动打印输出。根据用户需求可改变测试次数、搅拌、静置时间、声控光控提醒连续打印与非打印。本仪器采用全自动磁振子搅拌,消除油样的不均匀和气泡。

更新时间:2020-01-08

访问次数:34

基本原理

标准试油杯绝缘油介电强度测试仪,采用中央处理器、大规模集成电路等先进技术组成自动化测试设备,操作过程全自动化,并能通过面板配置的微型打印机打印试油试验数据,该设备与普通仪表及同类型仪器相比具有试验稳定性好,精度高,并具有良好的操作性,该设备在试油操作中有多种试验运行方式,主要特点:

1.全自动试验方式:连续6次试验,自动求平均值,通过面板打印机来打印出6次试验数据及平均数。

2. 单次自动试验方式:自动完成1次试验,并打印出单次试验数据。

标准试油杯绝缘油介电强度测试仪,采用交流可逆电机按3千伏/秒的匀速带动调压器经升压变压器升压,当油样被击穿时,保护系统自动切断升压供电回路,同时保护电路给系统提供一个中断信号,系统响应后执行试油击穿程序,其主要操作内容:

1.四位数码管以连续8次闪烁显示,提示试油击穿;

2.记录试验数据;

3.程控自动执行回零操作。回零后,根据试验次数识别是否再进行下一个试验操作周期或自动退出试验状态。

操作步骤

1.输入电源

注:在设备运行过程中,把打印机电源关闭,试验完成后需要 打印时按下打印机电源开关,再按打印键执行打印。(由于本 设备在运行过程中会产生很大的干扰易损坏打印机) 连接安全接地,插上 220V 交流电源,检测电源(按电源插头 上面标识:左零右火相连)正确无误,否则易烧保险管。

2.取油样

2.1 将油杯两电极间距调整在 2.5mm:将一端电极调整在偏中位 置于两电极间夹紧,轻轻取出塞尺无阻力为间距,如图二。

2.2 将油杯处理干净,置干净的磁振子于油杯内,注满准备好的 油样,翻开高压盖置油杯于高压仓两高压柱间,平稳放置盖上 高压盖压好安全开关。
