供应高精度带电电缆识别仪

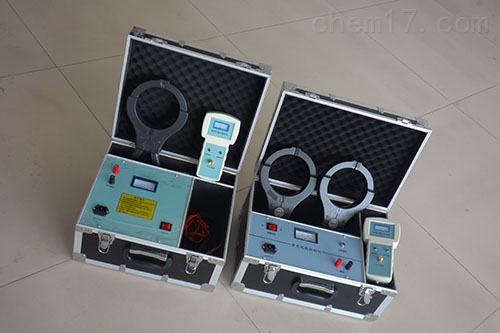

供应高精度带电电缆识别仪,本仪器由电流脉冲发射机,接收机、收发卡钳及若干连接导线组成。它具有大功率电流脉冲输出;现场接收信号特征清晰,方便携带,轻便灵活,灵敏度高,能有效抑制现场工频干扰,判断准确、快速。
更新时间:2020-01-08
访问次数:36
工作原理
将电网输入的220VAC电源经电子技术变换为识别所需的大功率特殊信号,此信号加在待识别电缆始端(或终端)任一好相(或阻值相对高的一相),根据电磁感应原理,该电缆沿线则必然感应与发射信号规律*的感应信号,在开挖现场用高灵敏的检测器钳测现场所有电缆,根据检测器指示即可准确找出所加信号之电缆。
功能特点
1、供应高精度带电电缆识别仪,识别准确无误
2、大识别钳口适合各种电缆
3、适合带电以及不带电电缆的准确识别
4、供应高精度带电电缆识别仪,操作极为简单
5、指示清楚直观
6、主、辅件便携、美观、手感好
7、整机工作可靠不怕短路
8、输出自动匹配
9、接受灵敏度可调,适合各种现场。
技术指标
①接收钳及指示表
1、钳口以及闭合时内径≥130mm
2、 检测方式:夹住式
3、 判别:方向及大小
4、 钳 口:开口≤150mm
5、识别方式:方向、幅度
②发射机信号发生器:
1、脉冲电压:60V
2、脉冲电流:20A
3、 输出功率:1KVA
4、脉冲序列:1-2秒间隙调制
操作步骤:
1. 接发射源:
将发射卡钳A的红、黑两个接线插头插在发射源对应
的两个红、黑接线柱上,将发射卡钳A卡在被识别电缆上。发射卡钳A上的箭头指向电缆终端。被识别电缆两端应可靠接地,对于不运行的电缆,也可以将两端的芯线接地。
2. 打开发射源和接收机电源开关核对方向:
在距发射卡钳两米以外的被识别电缆上,将接收卡钳B卡住该电缆,其卡钳上的箭头一定要指向电缆终端。然后核对电流方向和测试连接方向。此时接收机电流表指针一定是向右偏转,同时有声光提示。如图所示。如果将接收卡钳B的箭头指向发射源端,将不会有声光提示,而且电流表头指针向左偏转。记住接收卡钳表头偏转方向。
3. 识别:在识别点,用接收卡钳B对各条电缆进行识别。在进
行识别时,一定要将接收卡钳上的箭头始终指向电缆的终端方向,逐条电缆进行卡测。在被识别电缆上,接收机电流表头指针一定是向右偏转,同时声光报警提示。而在其余电缆上,接收机电流表头指针一定是向左偏转,没有声光报警提示。接收机电流表头指针向右偏转,同时声光报警提示的,就是要寻找和识别的那条电缆。该电缆沟里无论有多少条电缆,当用接收卡钳B对各条电缆进行识别时只有一条电缆(要寻找和识别的电缆)上的接收机电流表头指针是向右偏转,同时声光报警提示的。
