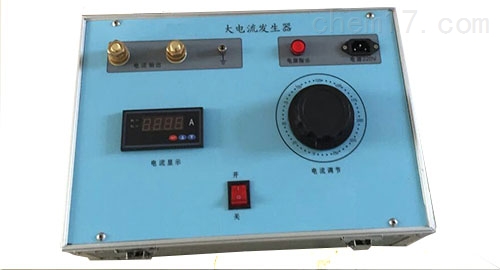

3000A单相大电流发生器

3000A单相大电流发生器

简要描述:

3000A单相大电流发生器轻触式面板按键操作,所有功能均可通过按键设定,提高了产品的安全性、可靠性,智能化工作全过程;

更新时间:2020-01-08

访问次数:38

使用方法

1、按电气原理图接好工作线路,变压器外壳,操作台等必须良好接地。

2、接通电源,操作台上的绿色指示灯亮,按下起动按钮,红色指示灯亮,此时升流器等待升流。

3、顺时针均匀旋转调压器,注意操作台上输出电流指示直到所需的大电流,为了保证测试精度,可在仪表接线柱上串联一标准电流表。

4、试验过程中,一旦发现不正常的现象,应立即切断电源,查明原因后,再进行试验。

5、试验完毕,必须将调压器回零,按停止按钮切断电源,切断工作电源,方可拆除试验接线,以保证安全。

6. 在做大电流试验时,按产品的电路图正确接好工作线路。根据输出电流的大小,选择好大、小量程开关的位置。先将调压器回到零,再按下起动测试到按钮(绿色),此时,手持调压器手柄顺时针方向慢慢旋转调压器的手轮并注视电流表,直到所需的电流值为止,试验到所定的值后立即将调压器手轮反时针方向回零,按下停止按钮,切断电源。

使用维护注意事项

1、 开箱验收时,应检查主回路接线端子是否松动,调压器电刷是否接触良好。

2、 长期不用时,使用前应用500V兆欧表检查主回路对地绝缘电阻,其阻应不小于0.5兆欧。

3、 输入电压符合铭牌上所的电压值(-220V,-380V),其值差应在±10%,频率为50HZ。

4、 电流档开关不准带负荷操作。

5、 操作时,应均匀缓慢旋转手轮,以免损坏调压器。

6、 满负荷时工作时间不得超过5分钟,继续工作时间应小于2.5分钟,但工作周期应大于10分钟。

7、 升流器外壳有接地端子,使用时应良好接地。

技术参数

1、输入 交流50Hz , 220V。

2、可平衡的输出0—客户需求的--交流大电流;可平滑平稳连续可调,精度高于0.5级;输出电流是标准正弦波

3、输出电流方式:真有效值连续可调

4、输出波形:标准正弦波

5、输出开口电压:串联≥20V ;10V 并联≥10V;5V 输出电流 ( 0.5KA 20V, 1KA 10V ) ( IKA 10V, 2KA 5V )

6、电流稳定度: 0.2%;0.5%。

7、电流波形失真 THD 1% 设计标准远远高于国标<<GB14048.2-14>>.

8、保护设置 过流、过压

9、绝缘耐压 1800/AC 1MIN,绝缘等级:B级

10、可测被测元件的电流动作时间。并可同步记录锁定动作时间。常开、常闭触点自动判别。测时范围:0.001S---9999.999 S,精度;0. 001S

11、3000A单相大电流发生器采用了便携式人体工程学设计,先进的单片机控制技术,从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定,读数直观快捷。而高精度的传感器的应用,则有效的保证了测试数据的准确性。整机测试单元包括:高精度毫秒计、真有效值电流表、电流传感器(进口件)、调压器、大功率升流器(进口材料)、微电脑控制器,打印功能(备选功能)等部分。

12、工作环境 -10℃-----60℃

13、重量:30KG 外形尺寸: 240×320×350(mm)

仪器特点

1.重量轻,带载能力强!

2. 输出电流:三相优良平衡,波形为标准正弦波

3. 三相同调、每相分别调节均可

4.3000A单相大电流发生器选用AC220供电,电流可持续输出,方便现场使用。

5.大电流输出值分软件计算值和实测值。

6.根据试验要求,可设置为长时间载流模式。
