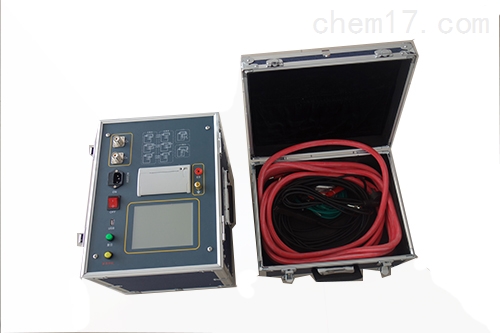

江苏变压器介质损耗测试仪

江苏变压器介质损耗测试仪

简要描述:

江苏变压器介质损耗测试仪是供电局,发电厂等部门常用的一种非常重要的工具 操作简单,使用方便。

更新时间:2020-01-08

访问次数:50

技术指标
1.环境温度:0~40℃(液晶屏应避免长时日照)
2.相对湿度:30%~70%
3.供电电源:电压:220V±10%,频率:50±1Hz
4.外形尺寸:长×宽×高=490mm×300mm×390mm
5.重量:约18Kg
6.输出功率:1KVA
7.显示分辨率:4位
8.测量范围:
介质损耗(tgδ):0-50%
电容容量(Cx)和加载电压:
2.5KV档:≤ 300nF( 300000pF)
3KV档:≤200nF( 200000pF)
5KV档:≤ 76nF( 76000pF)
7.5KV档:≤ 34nF( 34000pF)
10KV档:≤ 20nF( 20000pF)
9.基本测量误差:
介质损耗(tgδ): 1%±0.07%(加载电流20μA~500mA)正接
介质损耗(tgδ): 2%±0.09%(加载电流 5μA~20μA)反接
电容容量 ( Cx):1.5%±1.5pF

产品简介:

江苏变压器介质损耗测试仪 具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。交流试验电源采用AC-DC-AC转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。采用LCD汉字显示界面,全部操作由中文菜单给予提示,仪器配备了面板打印机并能存储500次的测量数据,即使关闭电源数据亦不会丢失。当采用反接法测量时,由光纤传递信号,隔离高压、工作安全。仪器内部采用微机进行信息与数据处理,自动选择测量量程,测量精度高,采用变频技术抗外电场干扰性能好,升压过程突然断电不会引起过电压。操作简单,使用方便。

江苏变压器介质损耗测试仪是新一代的测量介质损耗角正切(tgδ)和电容值(Cx)的自动化仪器。可以在工频高电压下,现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切(tgδ)和电容值(Cx)。变压器油介质损耗测试仪也适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量;配以绝缘油杯可测试绝缘油介质损耗。

产品特征

1、采用复数电流法,测量电容、介质损耗及其它参数。测试结果精度高,便于实现自动化测量

2、采用了变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据

3、采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作

4、操作简便,测量过程由微处理器控制,只要选择好合适的测量方式,数据的测量就可在微处理器控制下自动完成

5、一体化机型,内附标准电容和高压电源,便于现场测试,减少现场接线

6、测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量

7、设CVT测试功能,可实现CVT的自激法测试,无需外置附件,只需一次测量,C1,C2的电容和介损全部测出

8、反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象

9、具有反接线低压屏蔽功能,在220kV CVT母线接地情况下,对C11可进行不拆线10kV 反接线介损测量

10、具有测量高电压介损功能,能够使用高压变压器或串联谐振进行超过10kV电压的介损试验

11、接地保护功能,当仪器不接地线或接地不良时,仪器不进入正常程序,不输出高压。过流保护功能,在试品短路或击穿时仪器不受损坏

12、触电保护功能,当仪器操作人员不小心触电时候,仪器会立即切断高压,保障试验人员的安全
