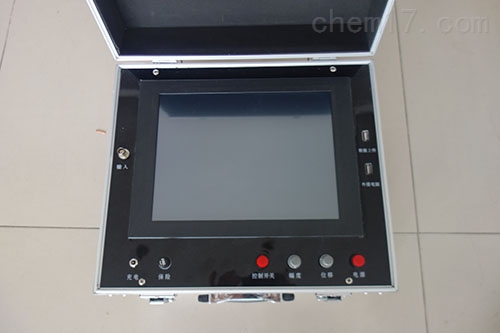

电缆故障测试仪功能

电缆故障测试仪功能

简要描述:

电缆故障测试仪功能,该仪器是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不佳等故障进行测试,若配备声测法定点仪,可准确测定故障点的准确位置。

更新时间:2020-01-08

访问次数:34

工作原理

电缆故障测试仪功能,有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍,就会造成通信及时查出故障并迅速予以排除,就会造成很大的经济损失和不佳的社会影响。因而,电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式,应用当代zui先进的电子技术成果和器件,采用计算机技术及特殊性电子技术,结合本公司长期研制电缆测试仪的成功经验而推出的高科技,智能化,功能全的全新产品。

技术参数

1、zui远测试距离:32km

2、探测盲区:1m

3、读数分辨率:1m

4、功 耗:5VA

5、体 积:325×165×225mm3

6、电缆故障测试仪功能 重 量:4Kg

7. 探测路由及故障zui远定位距离:线径小于0.5电缆为3km,其它电缆可达20 km。

8. 准确定点的故障绝缘阻值:0-50MΩ。

9. 定位测试准确度:≤±10cm

10. 探测电缆深度:≤3m

主要特点

·可测试35KV以下各种型号不同电压等级的铜、铝芯电力电缆和市话电缆的各种故障。常见的油侵纸电缆、交联乙烯电缆、不滴流电缆和塑料电缆四种常用电力电缆的电波传播速度已经在仪器中预置,一些特殊电缆的电波传播速度可在现场利用键盘临时预置,电缆长度及故障距离无须人工换算,由仪器自动换算并显示故障距离。

·可测试各种型号电缆的开路、低阻故障及电力电缆的高阻闪络性故障和高阻泄漏性故障。

·对于简单的开路、短路故障波形,仪器能自动分析,自动由双游标标出故障点,并显示故障距离,无须人工干预。

1虚拟仪器界面,所有操作均鼠标完成,人机界面友好,领导电力检测仪器新潮流。

2 可从本公司远程技术服务中心下载仪器升级软件。

3 全套标配仪器采用一包(笔记本电脑)、一箱(铝合金箱)式结构。

4真正的一机多功能。

①用于一般35kV及以下各种电力电缆各种故障快速检测。

②所配笔记本电脑, 各种智能检测试验仪器的自动控制,大大提高了设备利用率。

③所配笔记本电脑亦可完成办公自动化、学习、娱乐等电脑所能完成的所有工作,大大提高了设备利用率。

5 进入虚拟的仪器界面,无需任何操作,自动采样,双波形显示,简单、直观。

6 先进的自动同屏双波形比较功能,测试波形与压缩波形比较,测试波形与存储波形比较,测试波形与全长波形同屏比较等,大大提高了复杂波形的分析正确率。

7 内存大至电脑硬盘,可存储、打印、上网,轻松满足各种需求。

8 先进的无线感应式取样传感器,接线zui简单,彻底保证人、机安全。

9 自动日历,内置使用说明书及疑难问题解答与处理,自如。

10 数字式声磁同步故障定点仪辅以高灵敏低噪声耳机,直观、快捷、准确。

11 多频大功率路径信号发生器,适应现场各种情况。

12 主机、定点仪均内置可充电电池,既方便又安全。
