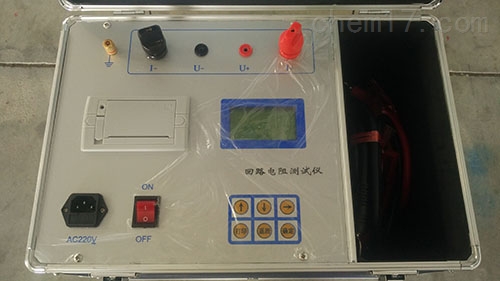

供应回路电阻测试仪

供应回路电阻测试仪

简要描述:

供应回路电阻测试仪可在电流100A的情况下直接测得回路电阻,也可以在电流200A的情况下直接测得回路电阻,最后的测试结果都用数字显示出来。该仪器测量准确、性能稳定,符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

更新时间:2020-01-09

访问次数:43

供应回路电阻测试仪概述:

根据中华人民共和国电力执行标准DL/T845.4-2004,采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A和200A。可在电流100A的情况下直接测得回路电阻,也可以在电流200A的情况下直接测得回路电阻,然后的测试结果都用数字显示出来。该仪器测量准确、性能稳定,符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

供应回路电阻测试仪技术指标

1. 测量范围:1~1999μΩ

2. 分 辨 率:1μΩ

3. 测试电流:DC 50A、100A、150A、200A 四档固定输出

4. 测量精度:0.5%

5. 工作方式:连续

6. 显示方式:三位半LCD

7. 工作电源:AC220V±10%  50Hz

8. 工作环境:温度- 10℃~40℃   湿度≤80 %RH

9. 体   积:380×350×260mm3

10. 重   量:5kg(不含附件)

测试步骤

1、首先按照四线测量法,用专用测试线将被试品连接至仪表面板上,注意电压测量线应接在电流输出线内侧。

        2、然后接通AC220V电源,注意电源进线的第三根线即保护地必须接到大地,按下电源开关,此时电流表、电阻表显示“000”(可在未数允许一位数跳动)。

        3、再按测量开关,按顺时针调节电流输出旋钮至电流表头显示“100.0”时,再读取阻值表头上的数字即为被测试品的阻值,并记录数据。(若显示“1”表示所测回路超量程)。

        4、测试完毕,按逆时针的方向将电流输出调节旋钮调至很小,复位测量开关,再切断电源开关。如要重复测试,只需复位测量开关,将测试钳重新夹好,再按测量开关即可。

产品特点

大电流:采用电源技术,能长时间连续输出大电流,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿开关触头氧化膜,得到良好的测试结果。
抗干扰能力强:在严重干扰条件下,液晶屏随后一位数据能稳定在±1个字范围内,读数稳定,重复性好。
使用寿命长:全部采用高精度电阻,有效的消除环境温度对测量结果的影响,同时接插件的使用增强了抗振性能。
携带方便:体积小、重量轻。
