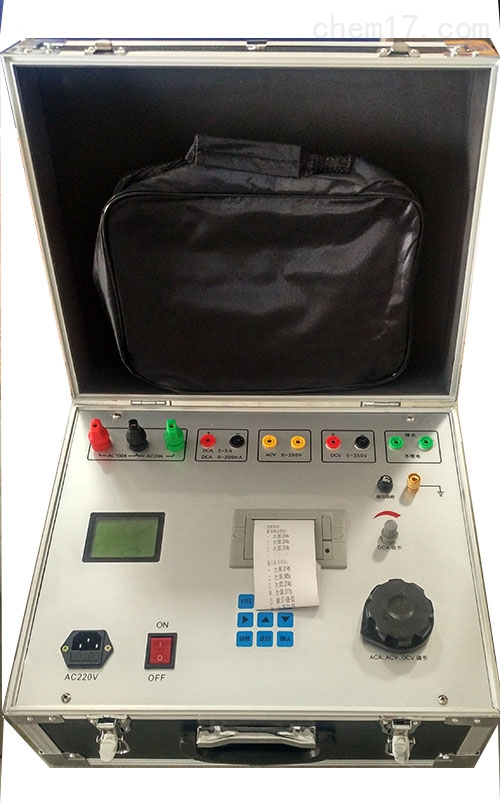

单相微机继电保护校验仪
简要描述:
单相微机继电保护校验仪分为主回路和辅回路两个回路,主回路采用大旋钮调节,辅回路采用小旋钮调节,主回路通过面板上“输出选择"按键开关控制其输出的各种量,并且每切换一种输出的同时,仪器上的数字电压和电流表可自动监视其输出值。
更新时间:2020-01-09
访问次数:41
差动保护
1.自动搜索比例制动特性曲线和谐波制动特性曲线
2.任意设置定点进行比例制动测试和谐波制动测试,可以测试动作时间
3.以预先绘出比例制动和谐波制动特性理论曲线及误差范围
4.单相微机继电保护校验仪设置多种比例制动和谐波制动的制动电流和动作电流算法
5.TA的二次电流校正可以为高侧调整、低侧调整或外部接线调整(此时软件中选择“不调整”)
技术参数
1. 输出特性
输出1:交流电流 0~150A/10V 可调
0~20A/35V 可调
0~5A/8V 可调
交流电压 0~250V/4A 可调
直流电流 0~20A/25V 可调
直流电压 0~300V/4A 可调
输出2:交、直流电压 0~250V可调
毫秒表时间:0~99.9999s
分辨率:0.1ms
额定容量:750VA
输出容量:1500VA
基本性能
①灵敏性。反映故障的能力,通常以灵敏系数表示。
②可靠性。在该动作时,不发生拒动作。
③快速性。能以zui短时限将故障或异常消除。
④选择性。在可能的zui小区间切除故障,保证限度地向无故障部分继续供电。选择继电保护方案时,除设置需满足以上4 项基本性能外,还应注意其经济性。即不仅考虑保护装置的投资和运行维护费,还必须考虑因装置不完善而发生拒动或误动对国民经济和社会生活造成的损失。 单相微机继电保护校验仪
