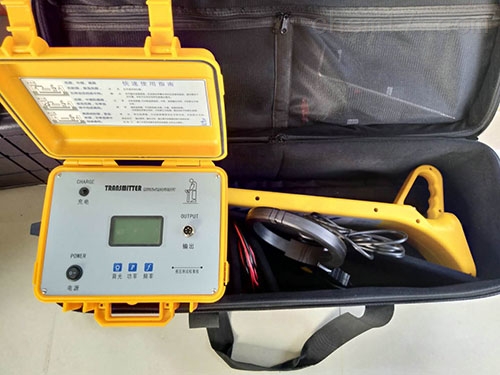

承装高精度地下管线探测仪

承装高精度地下管线探测仪

简要描述:

承装高精度地下管线探测仪有无源工作方式和有源工作方式两种工作方式。无源工作方式用来搜索一个区域内未知的电力电缆,有源工作方式用来追踪和定位发射机信号。

更新时间:2020-01-13

访问次数:47

使用方法

承装高精度地下管线探测仪有无源工作方式和有源工作方式两种工作方式。无源工作方式用来搜索一个区域内未知的电力电缆,有源工作方式用来追踪和定位发射机信号。

无源方式

无源工作方式不需要发射机,它可以搜索出一个未知区域内的电力电缆。打开接收机,选择接收机工作频率为50Hz,调节增益得到一个合适的读数并选择很大法或很小值法,以网格搜索方式在一个区域内来回搜索。提着接收机平稳地行走,使机身面与移动方向成一直线且尽可能与通过的管线呈直角状态,不要弧形摆动,因为这样会产生一些误导信号。当接收机响应显示出有管线存在时,立即停下,精确定位管线的位置并做好标记。对穿出搜索区域范围的第条管线进行追踪和标记。

有源方式

有源方式是将发射机发出的特定频率的信号施加到管线上,再用接收机对管线进行定位和追踪的工作方式。采用有源方式可以对管线进行精确定位、追踪、测深,也可以对地下管线防腐层破损点进行精确定位并确定防腐层破损点的大小。如果目标管线表面的污垢、油漆、腐蚀会产生较大的阻抗,影响发射机给目标管线施加信号,应当尽量避免。接地棒尽量远离定位仪。
低频、高频选用技巧:1)低频适用于导电性较好的长直管路。2)高频适用于较差管路(有垫片、表面腐蚀、局部有绝缘材料),高频会跳过此障碍,并且不丢失信号,高频信号弱点是对周边管线的干扰较大(电磁耦合),如果有很多管线同时并存情况下,建议不要使用高频。

发射探头探测方式

配合管道疏通机、管道内窥镜,用于探测非金属管道、沟渠或隧道内的发射探头或者不能被前两种模式探测到的地方,这种方式结合了以上两种方式,可以探测埋在地下的各种金属管线,精确定位地下管线某点的具体位置。

仪器特点

1、该仪器采用图形显示器,能够持续、实时显示检测过程中各种参数及信号强弱情况。
2、测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度,使测量信号达到zui佳,测深完毕自动恢复到测深前的工作模式。
3、单水平天线、双水平天线、垂直天线三种测量模式,相互验证管线测量的精确度。
4、承装高精度地下管线探测仪具有多种深度测量方法:双线圈直读法、70%法;单线圈80%法、50%法和45度角法。
5、灵敏度高,抗干扰强,定位精确。
6、万用表功能:在电缆故障查找前后测试电缆的通断性和绝缘质量。

仪器检查

使用管线探测仪接收机和发射机前要先进行常规检查,确保电池电量充足,仪器各项功能正常。如果有下列任何情况之一,请先将问题解决后再使用仪器。
1、接收机检查:
a、电池电量检查:按下电源键检查电池电量。如果电池电量充足,则显示器中电池符号五个实线条全部显示,当电池符号只有一个实线点亮时,电池符号闪烁,表示电量不足,需充足电后使用。
b、无源工作方式检查:按下频率键选择50Hz的工作频率,调节灵敏度,从1米以外把SL-480接收机指向日光灯,打开日光灯应该听到很强的信号音,显示器会有很强的显示指示。
c、有源工作方式检查:选择一个没有干扰的地方,把发射机按正常的方位放在地面上,打开发射机,调节好发射频率。然后把把接收机(离发射机5米左右)宽面对准发射机,并保持与发射机相同的频率,把灵敏度调节到足够大时接收机应该有信号响应。
2、发射机检查;
a、电池电量检查:打开发射机,观察显示器中电池电量指示灯的点亮情况,如果电池电压指示低于11V,则需要对电流充足电后使用。
b、测深功能的检查:选择一个没有金属结构和其他被探测管线的地区,将一根大于20米的绝缘电缆或导线放置在地面上,远端连在接地棒上或直接接地,近端连接到输出线的红线(黑线接地),并将输出线插入发射机的输出插孔。打开发射机,调整好输出信号,用SL-480接收机在长导线上方已知高度处进行深度测量。此时接收机就垂直放置在导线正上方,长导线中部,即距发射机10米。在不同的高度进行深度测量,结果与已知高度比较,即可校准深度(注意如果附近有金属物体会影响其准确性)。
3、参考音量设置:同时按住接收机键盘上的音量键和开关键,打开接收机,显示器中音量符号外面三个圆弧闪动,再按一下音量键,音量符号上圆弧(高音量)和di二个圆弧(中音量)停止闪动,只有第三个圆弧(低音量)闪动,这时按动上升键和下降键来设定新的低音量的参考声音。再按一下的音量键,第三个圆弧(低音量)停止闪动,第二个圆弧闪动,这时按动上升键或下降键来设定中音量的参考声音。再按一下音量键第二个圆弧停止闪动,di一个圆弧闪动,按动上升键或下降键来设定高音量的参考声音。再按一下音量键di一个圆弧停止闪动,音量的设置完成。设置值保存,如需重新设置还需按住音量键打开电源进入设置状态安以上方法来完成新的参考音量的设置。
接收机的参考音量在出厂时一般已经设置好,如果没有特殊需要,一般情况下不需要重新设置。
