承装便携式地下管线探测仪

承装便携式地下管线探测仪

简要描述:

承装便携式地下管线探测仪,该仪器是自来水公司、煤气公司、铁道通信、市政建设、工矿、基建单位改造、维修、普查地下管线的必备仪器之一。

更新时间:2020-01-13

访问次数:52

仪器特点

1、承装便携式地下管线探测仪采用图形显示器,能够持续、实时显示检测过程中各种参数及信号强弱情况。
2、测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度,使测量信号达到zui佳,测深完毕自动恢复到测深前的工作模式。
3、单水平天线、双水平天线、垂直天线三种测量模式,相互验证管线测量的精确度。
4、承装便携式地下管线探测仪具有多种深度测量方法:双线圈直读法、70%法;单线圈80%法、50%法和45度角法。
5、灵敏度高,抗干扰强,定位精确。
6、万用表功能:在电缆故障查找前后测试电缆的通断性和绝缘质量。

原理分类
1 .一类是利用电磁感应原理探测金属管线、电/光缆,以及一些带有金属标志线的非金属管线,这类简称管线探测仪。
优点:探测速度快、简单直观、操作方便、精确度高。
缺点:探测非金属管线时,必须借助非金属探头,这种方法使用起来比较费力,需要侵入管线内部。
2.另一类是利用电磁波探测所有材质的地下管线,也可用于地下掩埋物体的查找,俗称雷达,也被称为管线雷达。
优点:能探测所有材质的管线
缺点:对环境要求较高,测深能力较差(难查埋深较深的管线),对操作者素质和经验要求高。
传统上,管线探测仪仅指利用电磁感应原理的管线探测仪,也是使用zui多的仪器

技术参数

1、接收机
定位精度:深度的±5%
深度测量精度:深度的±5%(无邻近管线干扰)
电流测量精度:实际电流的±5%
深度测量范围:<5米
工作模式:单水平天线峰值法、双水平天线峰值法、垂直天线零值法
工作频率:50Hz、512Hz、8K、33K
工作温度:-10℃-+55℃
电池:12V
2、发射机
输出功率:0-20W,可调
工作频率:512Hz、8K、33K
工作模式:直连、感应

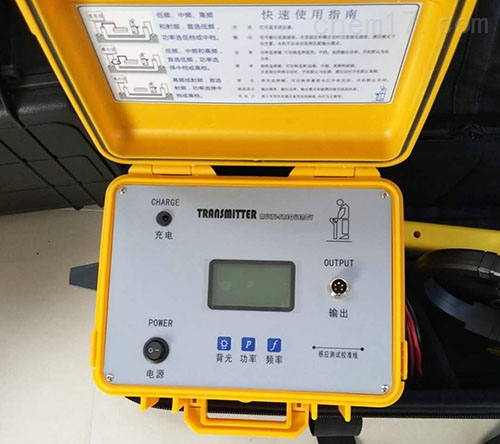

电池:12V镍氢电池组
工作温度:-10℃-+55℃

仪器检查

使用管线探测仪接收机和发射机前要先进行常规检查,确保电池电量充足,仪器各项功能正常。如果有下列任何情况之一,请先将问题解决后再使用仪器。
1、接收机检查:
a、电池电量检查:按下电源键检查电池电量。如果电池电量充足,则显示器中电池符号五个实线条全部显示,当电池符号只有一个实线点亮时,电池符号闪烁,表示电量不足,需充足电后使用。
b、无源工作方式检查:按下频率键选择50Hz的工作频率,调节灵敏度,从1米以外把SL-480接收机指向日光灯,打开日光灯应该听到很强的信号音,显示器会有很强的显示指示。
c、有源工作方式检查:选择一个没有干扰的地方,把发射机按正常的方位放在地面上,打开发射机,调节好发射频率。然后把把接收机(离发射机5米左右)宽面对准发射机,并保持与发射机相同的频率,把灵敏度调节到足够大时接收机应该有信号响应。
2、发射机检查;
a、电池电量检查:打开发射机,观察显示器中电池电量指示灯的点亮情况,如果电池电压指示低于11V,则需要对电流充足电后使用。
b、测深功能的检查:选择一个没有金属结构和其他被探测管线的地区,将一根大于20米的绝缘电缆或导线放置在地面上,远端连在接地棒上或直接接地,近端连接到输出线的红线(黑线接地),并将输出线插入发射机的输出插孔。打开发射机,调整好输出信号,用SL-480接收机在长导线上方已知高度处进行深度测量。此时接收机就垂直放置在导线正上方,长导线中部,即距发射机10米。在不同的高度进行深度测量,结果与已知高度比较,即可校准深度(注意如果附近有金属物体会影响其准确性)。
3、参考音量设置:同时按住接收机键盘上的音量键和开关键,打开接收机,显示器中音量符号外面三个圆弧闪动,再按一下音量键,音量符号上di一个圆弧(高音量)和第二个圆弧(中音量)停止闪动,只有第三个圆弧(低音量)闪动,这时按动上升键和下降键来设定新的低音量的参考声音。再按一下的音量键,第三个圆弧(低音量)停止闪动,第二个圆弧闪动,这时按动上升键或下降键来设定中音量的参考声音。再按一下音量键第二个圆弧停止闪动,di一个圆弧闪动,按动上升键或下降键来设定高音量的参考声音。再按一下音量键di一个圆弧停止闪动,音量的设置完成。设置值保存,如需重新设置还需按住音量键打开电源进入设置状态安以上方法来完成新的参考音量的设置。
接收机的参考音量在出厂时一般已经设置好,如果没有特殊需要,一般情况下不需要重新设置。
