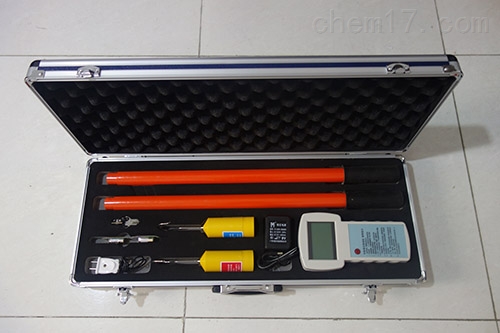

KT6900高压核相仪

KT6900高压核相仪

简要描述:

KT6900高压核相仪,产品采用电力电子检测技术和无线传输技术,操作安全可靠,使用方便,克服了有线核相器的诸多缺点,符合国家电力安全工器具质量监督检。

更新时间:2020-01-13

访问次数:28

KT6900高压核相仪        技术指标

①准确度:同相误差≤15°,不同相误差≤15°
②采样速率 3 次 / 秒
③X和Y采集器电源电压为7.5V ±1.5V
④X和Y采集器工作电流≤4mA
⑤主机和 X、Y采集器的视距传输距离为X、Y≥100m
⑥工作环境:-35°┉ +50° 湿度:≤95%RH
⑦储存环境:-40°┉ +55° 湿度:≤95%RH
⑧本产品主机所测电压等级为 0.38KV┉500KV

KT6900高压核相仪       结论

1、无线高压核相仪系在运行电压下,进行高压电力线路的核定相位工作,属带电测试工具,特别对直接接触高电压的核相棒进行了较高的工频耐压试验。结果表明其绝缘性能和安全距离均能满足电业安全规程要求。另外由于核相棒末端装有放电指示管,当核相棒末端与核相表连线断开情况下,也能保证人身和设备安全。
2、从模拟两端电压来看相位差30°的同名相电压(如经过长距离输电的线路),虽然调节r和r′电阻不能使电桥完全平衡。但与不同名相的其他两相所测得Ig值相比,它们之间的差值2~3倍,仍能分辨三相的不同相位。
3、经有关供电局较长时间的实际使用,普遍反映该仪器安全、可靠、使用方便,核相分辨能力高,携带轻便。
4、该仪器经过一定的高压校验后,还可作测量高电压之用。

技术参数

1、使用范围:6~35kV,110KV, 220KV, 500KV等电压等级
2、试品状态:线路或设备带电部分
3、离地高度:小于15米
4、发射器之间距离:小于30米
5、设备工作频率:1.2GHZ

使用方法

当接触带电导线时可听到声信号同时4 只指示灯亮,过5-10 秒后其中LED2-4 即熄灭声信号停止发射器作为电压测量时设定的工作时间为5-10 秒之后即自动进入相位测量,此时仅一只LED 指示灯亮,如果5-10 秒后声光信号不停即电池电量不足需换电池。如测另一相线路需将发射器脱离线路等到LED1 熄灭再把发射器放到线路上做另外的电压测量。同上。
进入测量模式时发射器向空中发射无线电频率信号同时有一部分信号沿作为天线的线路传输接收器一旦能识别该信号时,接收器立即启动工作。
无线核相仪是用于高压电力线路与变压器等大型设备在安装运行前进行相序核对的专用器器。无线高压核相仪改变了过去接触式测量方法,根除了接触式测量的危险性,有利保障了测量人员的人身安全。测量方法简单,测量结果可靠。
