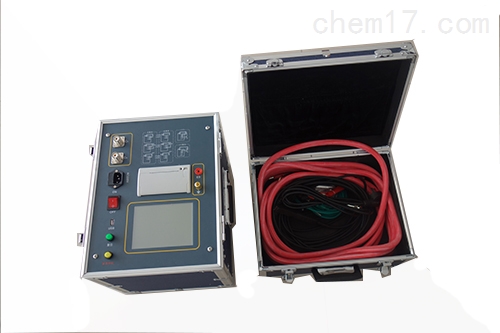

江苏变压器高压介质损耗测试仪

江苏变压器高压介质损耗测试仪

简要描述:

江苏变压器高压介质损耗测试仪无需换算、精度高、抗干扰能力强等优点。仪器内部标准电容器和升电压装置,无需其它外接设备,便于携带。

更新时间:2020-01-13

访问次数:31

江苏变压器高压介质损耗测试仪       安全措施:

1、 使用本仪器前一定要认真阅读本手册。

2、操作者应具备一般电气设备或仪器的使用常识。

3、仪器应避免剧烈振动。

4、仪器必须可靠接地,防止触电危险。

5、测试结束后,按复位键,关掉电源开关,严禁带电拆装各测试电缆和更换油样。

6、对仪器的日常维护,必须在不加电情况下进行,否则高压危险。



江苏变压器高压介质损耗测试仪

使用条件 -15℃~40℃;RH<80%
电 源 AC 220V±10%,频率无限制
交流高压输出 400V~2200V ±2% ,每隔100V 50VA
直流高压输出 200V~600V ±2%,每隔50V
温控感应炉 zui大功率500W
温度控制范围 <100℃
温度控制误差 ±0.5℃
温度测量分辨率 0.1℃
控温时间 室温到90℃, 小于20min

内部升压器输出能力

          输出电压               额定输出电

      5kv    7.5kv   10kv            100mA

      1.5kv  2.25kv  3kv             300mA

      0.5kv  0.75kv  1kv             500mA



技术指标

  1、试验环境温度:10℃~30℃(LCD液晶屏应避免长时间日照)

  2、相对湿度:20%~80%

  3、供电电源:电压:220V±10%,频率50±1Hz

  4、外形尺寸:长*宽*高=470mm*320mm*360mm

  5、重量:18kg

  6、输出功率:1.5KVA

  7、显示分辨率:3位、4位(内部全是6位)

  8、测试方法:正接法、反接法、外接试验电压法

  9、测量范围:内接试验电压



工作原理

仪器测量线路包括一路标准回路和一路测试回路,如图三所示。

标准回路由内置高压稳定度标准电容器与标准电阻网络组成,由计算机实时采集标准回路电流与测试回路的电流幅值及其相位差,并算出被测试品电容容值(CX)和介质损耗(tgδ)。

数据采集电路全部采用高压稳定器件,采集板和采集计算机被铁盒完全浮空屏蔽,仪器外壳接地屏蔽;另外使用了光导数据、浮空地、大面积地、单点地、数字滤波等抗干扰技术,加之计算机对数百个电网周期的数据进行处理,使测量结果稳定、精确、可靠。

1、操作键盘

   备用------不用。

   快测-------快速测量,无抗干扰功能。

   抗扰-------抗干扰测量。

   正接-------正接法测量。

   打印-------在测试结果出来后,打印测试数据。

   反接-------反接法测量。

   起动-------起动高压,开始测量。

   外接-------外接法测量。也用来选择外接标准电容的容量。

   停止-------可以在测试过程中,中断测量。
