高级工频交直流试验变压器

高级工频交直流试验变压器

简要描述:

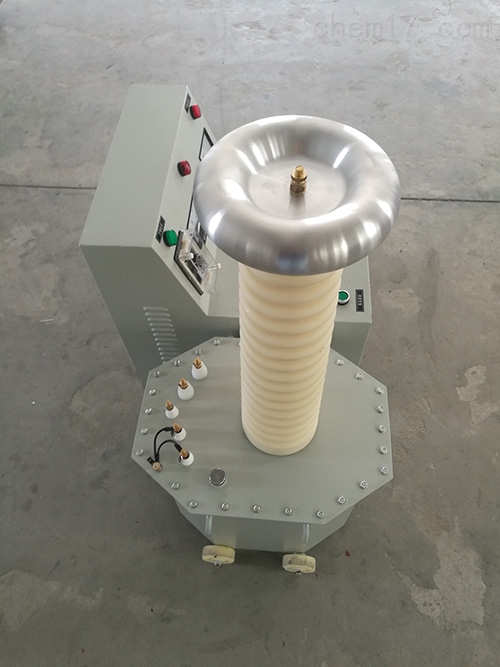

高级工频交直流试验变压器,低压线圈在外,仪表线圈为一独立绕组,一般情况下为100V。壳体为八角形,10KVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特。

更新时间:2020-01-13

访问次数:32

高级工频交直流试验变压器技术参数:

1输入电压:交流220V或380V,50Hz;

2环境温度:-40℃~40℃;

3 相对湿度:≤85%(环境温度为25℃时);

4 不含有化学性气体及蒸汽的环境中;

5 无爆炸性危险的气体中;

6 不受雨水浸入的场合下。

 高级工频交直流试验变压器技术指标:

>单台额定输出电压:
(AC) 50、100、150、200、300KV
(DC) 70、140、210、280KV
>变比:500/1、1000/1、1500/1、2000/1、3000/1

>阻抗电压:<10%

 工作原理:

1、工频交直流高压试验变压器:
将工频电源输入操作箱(或操作台),经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理,在次级(高压)绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压,其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆,在使用交流时,插入短路杆。
2、带抽头试验变压器:
为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾,将高压绕组分成两个来绕,一个是电流较大的绕组,另一个是电流较小的绕组,然后两个绕组串接分别引出,原理示意图
3、串级试验变压器:
为了得到更高电压的试验变压器,也可采用串级的方法获得更高的电压。图2为三级串级试验变压器的原理接线图。其中三台变压器的容量和电压关系满足:P1=2P2=3P3,U(总)=1U+2U+3U。
