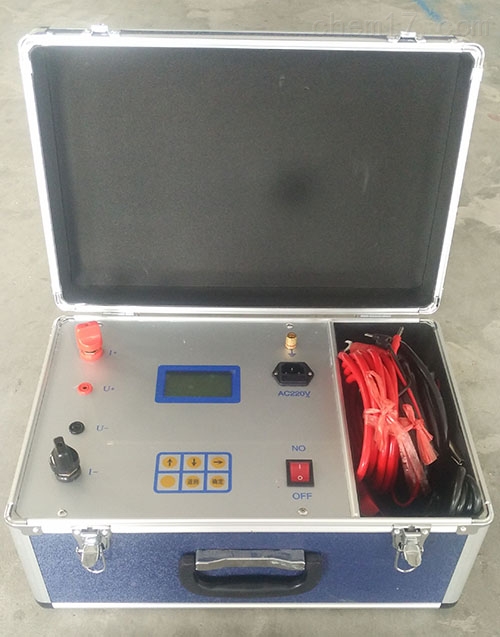

变压器回路电阻测试仪

简要描述：

变压器回路电阻测试仪采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，可测量各种高压开关及电器的接触电阻、回路电阻和变电站母线电阻，电力线接点电阻，焊缝接触电阻。

更新时间：2020-01-13

访问次数:112

变压器回路电阻测试仪技术参数：

1、测量范围：1—1999.9mΩ分辨率：0.1μΩ

2、测量电流：直流200A并保持不低于1min

3、测量精度：0.5级

4、显示方式：液晶显示

5、工作方式：连续

6、电流：AC220V

7、体积：（长×宽×高mm）

320×330×200（仪器） 480×350×205（铝箱）

8、重量：5kg

变压器回路电阻测试仪操作程序

⒈ 按四端子接法接线。

⒉ 打开电源。

⒊ 按测量键即可(如电流显示A值小于100A后，可通过面板电流微调进行校正)。

⒋ 测量显示值后，需保存数据。

⒌ 测量结束后，请关掉电源。

⒍ 测试钳请爱护。

仪器特点

1.液晶显示器、高速热敏打印机。

2. 本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。

3.人机对话全键盘操作方式，智能化工作全过程。

4. 使用了精密仪用运算放大器和高精度四重积分A/D转换器，结合高性能16位单片机，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度。

5. 本产品还设计了实时日历时钟，为打印、保存数据提供时间依据。

6. 数据存储与历史数据浏览功能，可存储大量数据，并具有掉电保护功能。
