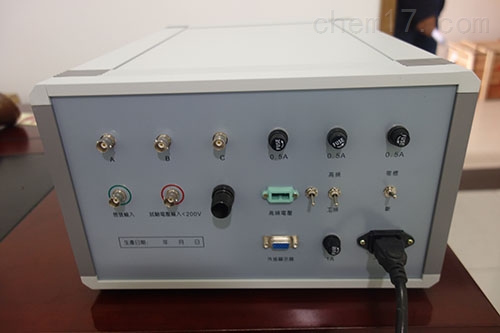

多功能数字式局部放电检测仪

多功能数字式局部放电检测仪

简要描述:

多功能数字式局部放电检测仪,适用于高压产品的型式、出厂试验,新产品研制试验,电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。

更新时间:2020-01-13

访问次数:59

多功能数字式局部放电检测仪产品特性:

局部放电是局部过热,电器元件和机械元件老化的预兆;

局部放电趋势是局放随着时间的上升指数;

在绝缘结构中产生局部放电时,会伴随产生电脉冲、超声波、电磁辐射、光、化学反应,并引起局部发热等现象;

由于局部放电存在以上特点,故电气设备如何避免局部放电、如何去除局部放电,从而使设备正常安全运行就成为电力设备维护人员zui多考虑的事情。为了去除这种潜伏性故障现象,目前针对伴随局部放电而产生的一些电脉冲、超声波、电磁辐射等信号而衍生出很多在线检测局部放电现象的方法。



多功能数字式局部放电检测仪注意事项:

在试验开始加压以前,试验人员必须详细而全面地检查一遍线路,以免线路接错。测试仪器处的接地线是否与接地体牢固连接,若连接不牢或在准备工作时掐头去尾线被脚踢断,这将可能引起人身和设备事故。

对于连接线应避免将*暴露在外,防止*电晕放电,尤其对于电压等级较高的局部放电试验,必要时要加粗高压连接线及加装防电晕罩,减小因场强过高引起的电晕放电。屏蔽罩不能与试品的瓷裙相接触。

一般情况下,在试验过程中,被试品在耐压、预升压时局部放电量都比正常值大很多,此时仪器的仪表必然会超出满刻度。为防止仪器损坏,应将仪器的增益粗调旋钮逆时针旋转一档或更多档,以不超出满刻度为标准。当电压降至测量电压时,再将增益粗调开关顺时针旋转一档或更多档,以便记录测量值。



技术参数:

可测试品的电容量范围6pF--250μF;

检测灵敏度0.002 pF

放大器频带:10kHz、20kHz、40kHz、80kHz、200kHz、300kHz任选

放大器增益调节:粗调六档,档间增益20±1 dB;细调范围>20dB。

时间窗:可调范围0°~170° , 两个时间窗可分别开或同时开。

放电量表:对数刻度1-10-100 误差<±5%,线性刻度0-1000 误差<±5%

椭圆时基:频率50Hz、100Hz、150Hz、200Hz、400Hz;

试验电压表:量程:1000kV(可扩展),1/2数字电压表显示,精度:优于±5%

体积:502*502*210(宽*深*高)mm3

重量:约17kg
