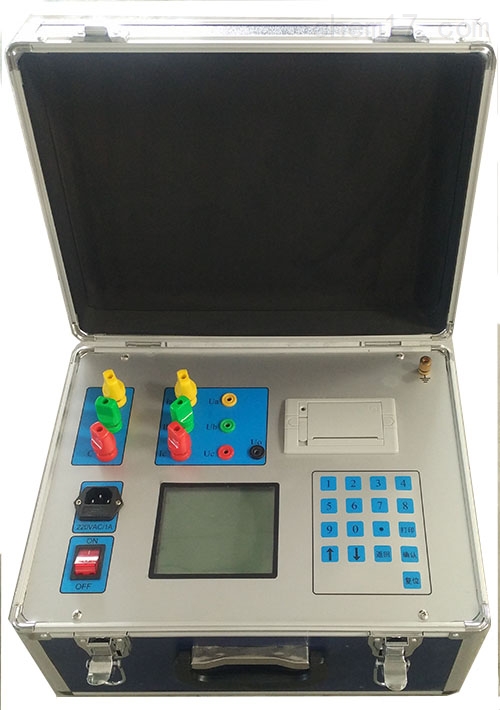

变压器损耗参数测试仪制造厂家

变压器损耗参数测试仪制造厂家

简要描述:

变压器损耗参数测试仪制造厂家用于现场测试变压器的空载电流、空载损耗、负载损耗和阻抗电压,可不接调压器直接用市电测试并推算出电力变压器在额定条件下的阻抗电压值和负载损耗值。

更新时间:2020-01-13

访问次数:55

变压器损耗参数测试仪制造厂家 测试功能及特点

    2.1特点

   (1)主要用于现场测试变压器的空载电流、空载损耗、负载损耗和阻抗电压,可不接调压器直接用市电测试并推算出电力变压器在额定条件下的阻抗电压值和负载损耗值。

   (2)检测在线变压器受短路电流冲击前后相关参数,诊断变压器绕组和铁芯有无松动、变形、位移等异常变化,确保变压器安全可靠运行。

   (3)具有多种功能,能高精度地测量电压、电流、功率、力率值,并能作现场指示仪表和测试仪表校正时标准表用。

   (4)可经电压互感器和电流互感器扩大量程后用于检测各种电力变压器的参数,并能用于作电压互感器和电动机的损耗测试。

   (5)测试准确、快速,能自动进行数据处理,并将测试结果显示和自动打印输出。

    变压器损耗参数测试仪制造厂家     技术性能

3.1量程范围

3.1.1基本量程

    电压;相对地电压100-400V;      频率:50±0.5Hz;

    电流:0.6-60A;                  力率:0.1-1.0

3.1.2扩充量程:电压、电流可扩充到任意值(接PT,CT)

3.2测量准确度:(在标准条件下)

   电压:0.5级

   电流:0.5级

   损耗:2.0级

   频率:0.2级

   力率:1.0级

 注意事项:

1.在测量过程中一定不要接触测试线的金属部分,以避免被电击伤。
2.测量接线一定要严格按说明书操作,否则后果自负。
3.测试之前一定要认真检查设置的参数是否正确。
4.使用有地线的电源插座。
5.不能在电压和电流过量限的情况下工作。
6.短路试验时,非加压侧的短接必须良好,否则会对测试结果有影响。
      技术指标

1、三相恒流源充电,充电电流: 1A档:1.0±0.15A; 0.5A档:0.5±0.05A

2、端口zui大电压:1A档:14V±3V; 0.5A档:30V±3V

3、过渡电阻zui大量程:50Ω

4、过渡电阻测量范围:1A档:1Ω~10Ω; 0.5A档:10Ω~50Ω

5、波形记录时间长度:240ms

6、采样速率:10k

7、同期测量分辨率:0.1ms

8、使用温度:-10~40℃使用相对湿度:<85%RH

9、准确度:过渡电阻:±5%读数±0.1Ω;过渡时间:±1%读数±1mS

10、外形尺寸: 400×338×225(mm)

11、重量:10 kg
