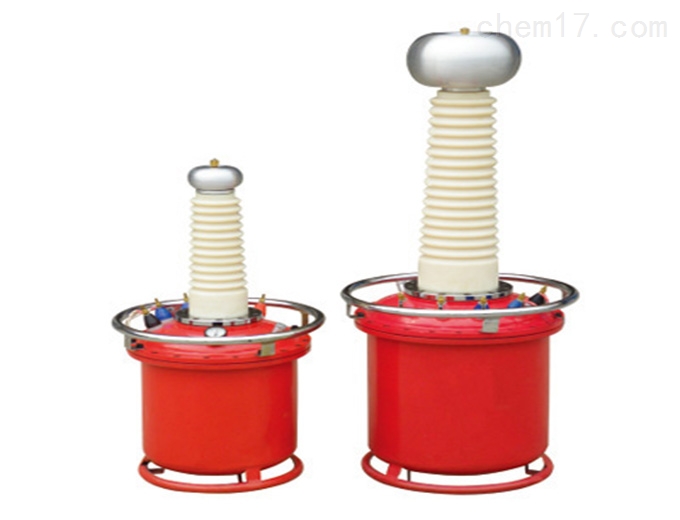

专售充气式高压试验变压器

专售充气式高压试验变压器

简要描述:

专售充气式高压试验变压器,本产品与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染,单台试验变压器的电压等级可达300KV。

更新时间:2020-01-14

访问次数:47

专售充气式高压试验变压器主要特点 :

该产品体积小,重量轻(比同等级油浸试验变压器轻40%-65%).
洁净,无油污,勿需维护。
不受恶劣气候环境影响,现场搬运勿须静止即可做试验。
绝缘强度明显高于油浸试验变压器,电晕ji小。

 专售充气式高压试验变压器产品参数 :

电压等级:10kV~600kV;
容量范围:1~600KVA;
空载电流:<7%;
阻抗电压:<8%;
额定电压局放量:<5PC;
产品类型:交流、交直流、交流串级、交直流串级。

 工作原理

1、交流、交直流试验变压器:
将工频电源输入操作箱(或操作台),经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理,在次级(高压)绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压,其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆,在使用交流时,插入短路杆。
2、带抽头试验变压器:
为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾,将高压绕组分成两个来绕,一个是电流较大的绕组,另一个是电流较小的绕组,然后两个绕组串接分别引出,原理示意图
3、串级试验变压器:
为了得到更高电压的试验变压器,也可采用串级的方法获得更高的电压。图2为三级串级试验变压器的原理接线图。其中三台变压器的容量和电压关系满足:P1=2P2=3P3,U(总)=1U+2U+3U。

 注意事项:

做高压试验时,必须由2人或2个以上人员参加,并明确做好分工,明确相互间的方法。并有专人监护现场安全及观察试品的试验状态;
变压器和控制箱应有可靠的接地;
试验过程中,升压速度不能太快,也决不允许突然全电压通电或断电;
在升压或耐压试验过程中,如发现下列不正常情况时,应立即降压,并切断电源,停止试验,查明原因后再做试验。① 电压表指针摆动很大;② 发现绝缘烧焦的异味、冒烟现象;③ 被测试品内有不正常的声音。
试验中,如果试品短路或故障击穿,控制箱中的过流继电器工作,此时,将调压器回至零位,并切断电源后,方可将试品取出。
